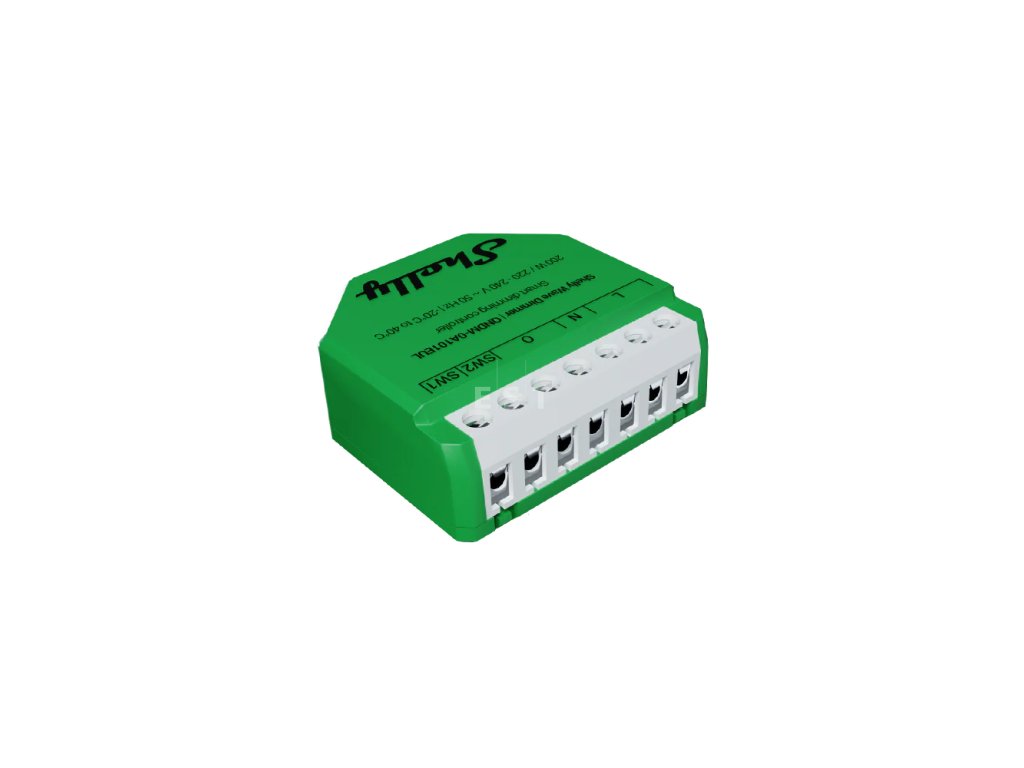

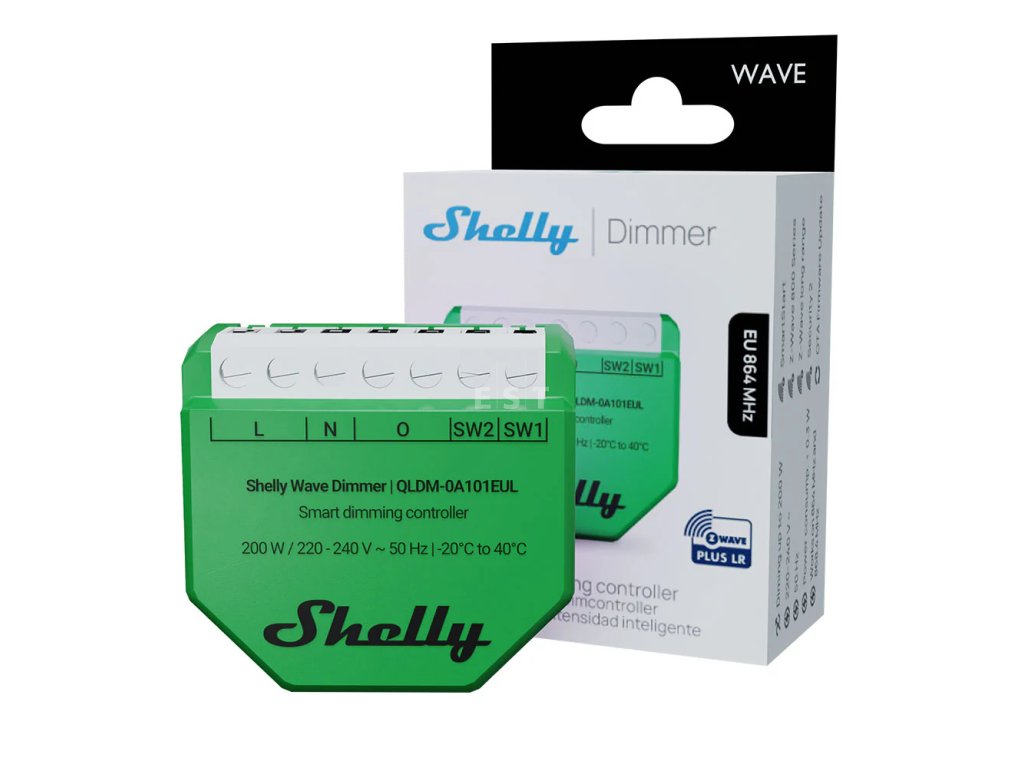

SHELLY Wave Dimmer LR Stmievací modul 200 W s meraním výkonu, Z-Wave Long Range

Podrobný popis

Shelly Wave Dimmer LR je stmievač do inštalačnej krabice, ktorý pracuje v sieti Z-Wave a zvládne obe topológie, klasickú mesh aj Long Range. Je to stmievač so zostupnou hranou, ktorý funguje s nulovým vodičom aj bez neho. Objednávací kód tejto európskej verzie je QLDM-0A101EUL.

Je to pre vás?

• Áno, ak stmievate v sieti Z-Wave a vo vypínačovej krabici nulový vodič nemáte.
• Áno, ak chcete pri stmievanom okruhu vidieť odoberaný výkon.
• Áno, ak potrebujete dosah Long Range do odľahlej časti objektu.
• Áno, ak chcete stmievať dvoma tlačidlami, nahor a nadol. Modul má vstupy SW1 a SW2.
• Nie, ak potrebujete modul na lištu DIN alebo riadenie predradníkov signálom. Na to sú v ponuke Shelly iné modely.
• Nie, ak stmievate svietidlá, ktoré nie sú určené pre zostupnú hranu.
• Nie, ak chcete stmievať dva nezávislé okruhy. Výstup je jeden, svorky sú zdvojené len kvôli zapojeniu.

Hlavné vlastnosti

• stmievanie zostupnou hranou, maximálny výkon 200 W
• prevádzka s nulovým vodičom aj bez neho
• meranie výkonu vo wattoch
• dva vstupy pre vypínače alebo tlačidlá, SW1 a SW2
• podpora topológie mesh aj Long Range
• dosah v Long Range až 80 m vnútri a až 1000 m vonku
• ochrana proti prehriatiu, nadprúdu a prepätiu, snímač vnútornej teploty
• rozmery 37 x 42 x 16 mm, hmotnosť 25 g, telo v limetkovej farbe

Čo produkt dokáže

Najzaujímavejšia je prevádzka bez nulového vodiča, lebo práve ten býva v starších krabiciach problém. Platí k nej jedna podmienka, bez nulového vodiča a bez bypassu je najmenšia záťaž 5 W. Záleží pritom na type LED a pri blikaní sa má doplniť bypass. Stmieva sa zostupnou hranou, overte si preto pri svietidlách, že sú pre tento typ stmievania určené. Výkon modul meria vo wattoch a stráži sa sám, má snímač vnútornej teploty a ochranu proti prehriatiu, nadprúdu aj prepätiu.

Ovládanie a komunikácia

Topológia siete sa volí pri pridávaní zariadenia a vyberá sa len jedna, mesh alebo Long Range. Rozdiel medzi nimi je aj v tom, ako sa modul správa k sieti. Obe topológie sa líšia takto:

• v mesh sieti modul pracuje ako opakovač a prenáša prevádzku ďalších zariadení
• v Long Range komunikuje iba s bránou
• ručné pridanie tlačidlom S je určené pre mesh, v Long Range možné nie je

Tlačidlo S sa pridrží, kým sa kontrolka nerozsvieti trvalo namodro, ďalším krátkym stlačením sa potom prechádza ponuka, ktorá má časový limit desať sekúnd. Okrem pridania a odobratia zo siete sa cez ňu spúšťa továrenské nastavenie a kalibrácia.

Vybavenie

• Stmievaný výstup s meraním spotreby, dve svorky O
• Dva vstupy SW1 a SW2 pre vypínače alebo tlačidlá
• Dve svorky L a jedna svorka N
• Tlačidlo S na tele modulu, slúži aj na spustenie kalibrácie
• Vnútorný teplotný senzor a tri ochrany, proti prehriatiu, nadprúdu a prepätiu
• Procesor Z-Wave S800 s vysielaným výkonom do 25 mW
• Limetkové plastové telo 37 x 42 x 16 mm s hmotnosťou 25 g

Stmieva na zostupnej hrane, teda v režime trailing edge, ktorý sa hodí na stmievateľné LED a na elektronické predradníky.

Inštalácia a použitie

Modul patrí do inštalačnej krabice za vypínač. So zapojeným nulovým vodičom ide fáza na svorku L, nulový vodič na N a záťaž sa pripája medzi svorku O a nulový vodič. Pri zapojení bez nulového vodiča s bypassom sa podľa príslušnej schémy prepojí druhá svorka O so svorkou N. Vypínače alebo tlačidlá sa pripájajú na SW1 a SW2, dve tlačidlá umožnia stmievanie nahor a nadol. Svorky berú vodiče 0,2 až 2,5 mm² odizolované na 6 až 7 mm a doťahujú sa momentom najviac 0,4 Nm. Vonkajšie istenie má byť 10 A s charakteristikou B alebo C, s vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.

Čo si ešte pripraviť

• Stmievateľné svietidlá. Bežná nestmievateľná LED sa na stmievači správa nepredvídateľne.
• Bránu Z-Wave. V balení nie je. Na režim Long Range musí brána ZWLR podporovať.
• Bypass, ak zapájate bez nulového vodiča a záťaž je pod 5 W. Pomôže aj vtedy, keď zhasnuté svietidlo svieti zvyškovým svetlom.
• Istič vedenia 10 A s charakteristikou B alebo C, skratovou vypínacou schopnosťou od 6 kA a v triede obmedzenia energie 3.
• Miesto aspoň 37 x 42 x 16 mm v inštalačnej krabici.
• Vodiče s prierezom 0,2 až 2,5 mm², odizolované na 6 až 7 mm. Dutinky na lankové vodiče sú vhodné.
• Uťahovanie momentom do 0,4 Nm.
• Elektrikára. Modul sa pripája na sieťové napätie.

Kde nájde využitie

• stmievané svietidlá do 200 W
• staršie inštalácie bez nulového vodiča vo vypínačovej krabici
• okruhy, pri ktorých chcete sledovať odoberaný výkon
• odľahlé časti objektu v dosahu Long Range
• byty, kancelárie a menšie prevádzky so Z-Wave bránou

Dôležité pred nákupom

• Ide o jednokanálový stmievač. Svorky L a O sú zdvojené kvôli zapojeniu, nie kvôli druhému okruhu.
• Topológia sa volí pri pridávaní a vyberá sa len jedna, mesh alebo Long Range.
• V režime Long Range nie je ručné pridanie tlačidlom možné a modul nepracuje ako opakovač.
• Bez nulového vodiča a bez bypassu je najmenšia záťaž 5 W. Pri blikaní doplňte bypass.
• Stmieva sa zostupnou hranou, overte si, že sú svietidlá pre tento typ stmievania určené.
• Maximálny výkon je 200 W, napájanie 220 až 240 V AC pri 50 Hz.
• Vonkajšie istenie má byť 10 A s charakteristikou B alebo C, s vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.
• Prevádzková teplota je -20 až 40 °C, vlhkosť 30 až 70 % RH.

Pripojovacie svorky

Parametre a použitie

Časté otázky

Funguje bez nulového vodiča?
Áno. Modul pracuje s nulovým vodičom aj bez neho. Bez nulového vodiča a bez bypassu je najmenšia záťaž 5 W podľa typu LED.

Koľko utiahne?
Maximálny výkon je 200 W.

Je to stmievač na dva okruhy?
Nie je. Ide o jeden stmievaný výstup, svorky sú zdvojené kvôli zapojeniu.

Môžem ovládať dvoma tlačidlami?
Áno, na to slúžia vstupy SW1 a SW2.

Bude opakovať signál v sieti?
V mesh sieti áno, v režime Long Range nie.
