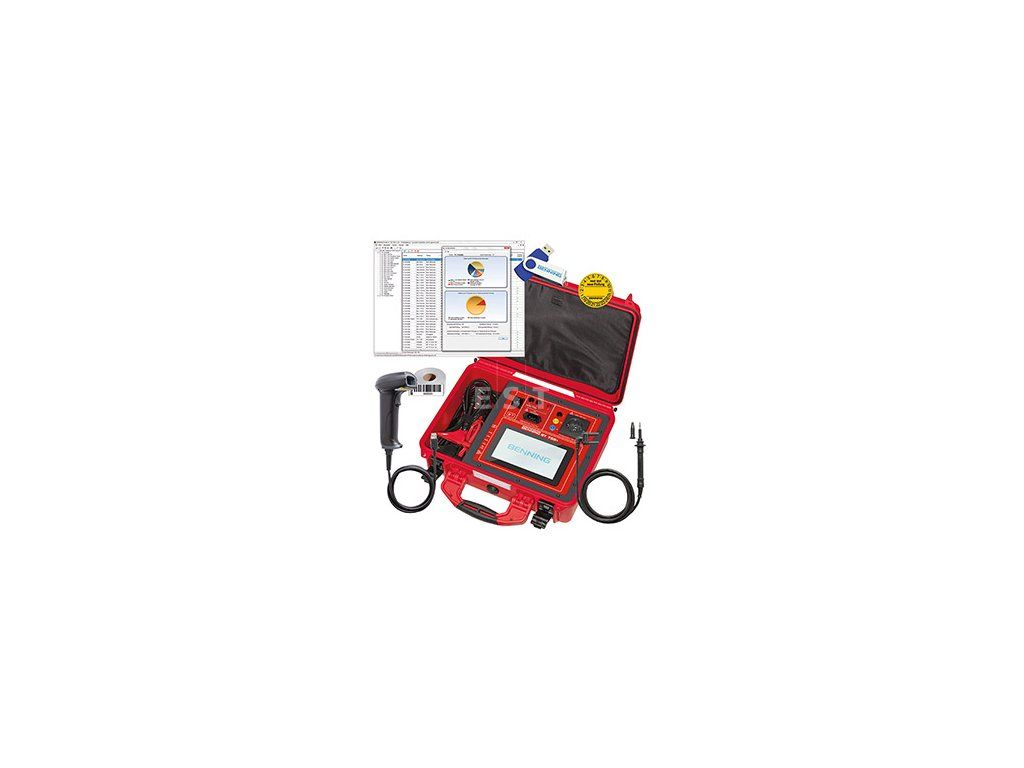

BENNING 050333 ST 755+ SET Prístrojový tester podľa VDE 0701, VDE 0702 a VDE 0751-1 so softvérom a skenerom

Podrobný popis

Potrebujete opakovane preskúšavať spotrebiče a chcete výsledky rovno dokumentovať? BENNING ST 755+ je prístrojový tester na bezpečnostné skúšky elektrických predmetov a táto sada k nemu pridáva všetko, čo je potrebné na rozbeh evidencie. Skúša podľa EN 50678 pre prístroje po oprave, podľa EN 50699 pre opakované skúšky a podľa EN 62353 pre zdravotnícke elektrické prístroje a systémy. Meria odpor ochranného vodiča, izolačný odpor, prúd ochranným vodičom, dotykový a unikajúci prúd a vykonáva funkčnú skúšku. Tester je v prístrojovom kufri s rozmermi 170 x 410 x 350 mm a váži 6 kg.

Je to pre vás?

Áno, ak

• robíte opakované skúšky spotrebičov podľa EN 50699 alebo skúšky po oprave podľa EN 50678
• skúšate zdravotnícke elektrické prístroje podľa EN 62353, napríklad nemocničné lôžka
• chcete výsledky evidovať, nie prepisovať, a rovno lepiť revízne plakety
• skúšate predlžovacie vedenia a mobilné prúdové chrániče PRCD
• potrebujete prenosné pracovisko, ktoré vydrží prevoz medzi prevádzkami

Nie, ak

• potrebujete skúšať zváracie zariadenia podľa EN 60974-4, to vie až model ST 760+
• chcete merať v elektrickej inštalácii, na to tento prístroj určený nie je
• hľadáte prístroj do ruky, toto je kufor s hmotnosťou 6 kg

Hlavné vlastnosti

• skúšky podľa EN 50678, EN 50699 a EN 62353
• odpor ochranného vodiča 0,05 až 10 Ω skúšobným prúdom 600 mA alebo 10 A
• izolačný odpor 0,10 až 100 MΩ so skúšobným napätím nastaviteľným od 100 do 1000 V
• prúdy 0,03 až 25 mA rozdielovou, priamou aj náhradnou metódou
• funkčná skúška s meraním napätia, prúdu, činného aj zdanlivého výkonu
• skúška mobilných prúdových chráničov PRCD typu AC, A, F, B, B plus, K, S, S plus a dvojpólových i trojpólových
• skúška priechodnosti predlžovacích vedení a skúška ochranného malého napätia
• sedempalcový farebný kapacitný dotykový displej s rozmermi aktívnej plochy 152 x 87 mm
• WLAN, Bluetooth, štyri USB typu A, mini USB, RJ 45 a slot na SD kartu
• databáza skúšaných predmetov vrátane histórie na SD karte alebo USB
• krytie IP 67 so zatvoreným vekom, prístrojový kufor, hmotnosť 6 kg

Čo produkt dokáže

Odpor ochranného vodiča meria tester v rozsahu 0,05 až 10 Ω s rozlíšením 0,001 Ω. Skúšobný prúd je 600 mA striedavých ±30 % v rozsahu 0 až 5 Ω alebo 10 A striedavých ±30 % pri 0 Ω, skúšobné napätie je asi 8 V striedavých.Izolačný odpor meria v rozsahu 0,10 až 100 MΩ s rozlíšením 0,01 MΩ. Skúšobné napätie sa dá nastaviť od 100 do 500 V jednosmerných s toleranciou 0 až plus 25 percent a od 501 do 1000 V jednosmerných s toleranciou mínus 12 až plus 25 percent. Presnosť oboch meraní je ±15 % z nameranej hodnoty.

Prúdy tester meria v rozsahu 0,03 až 25 mA s rozlíšením 0,001 mA, pri rozdielovej metóde od 0,05 mA. K dispozícii sú tri metódy, teda rozdielová s vnútorným odporom 0 Ω, priama a náhradná, obe s vnútorným odporom 1 kΩ. Funkčná skúška prebieha pri menovitom napätí 230 V ±10 % a menovitom prúde 16 A. Meria napätie 0,0 až 270 V a prúd 0,10 až 20 A pri 50 alebo 60 Hz, činný výkon 20 W až 2,3 kW a zdanlivý výkon 20 VA až 2,3 kVA. Napätie a prúd s presnosťou ±15 %, činný výkon ±20 % a zdanlivý výkon ±20 % pri cos fí 0,8. Trojfázové spotrebiče sa skúšajú cez voliteľné meracie adaptéry BENNING MA 4, MA 3 alebo MA 2-16.

Skúška priechodnosti vedenia pracuje s rovnakými parametrami ako odpor ochranného vodiča, teda 0,05 až 10 Ω pri 600 mA. Predvolená medza zodpovedá vedeniu dlhému 5 m s prierezom 1,5 mm² a tromi žilami, teda 0,3 Ω na žilu. Skúška ochranného malého napätia meria 1,0 až 360 V jednosmerných a 250 V striedavých. Pri prúdových chráničoch PRCD tester overuje vybavovací prúd a čas, podľa výrobného nastavenia pri type AC pri 30 mA, pri typoch A a F pri 42 mA a pri typoch B a B plus pri 60 mA. Vlastné automatické postupy má aj pre typy K, S, S plus a pre dvojpólové a trojpólové PRCD. Skúšky PRCD vykonávajte len bez záťaže. Chrániče typu AC zachytia iba čisté sínusové prúdy a v Nemecku už podľa VDE 0100-530 povolené nie sú.

Ovládanie a komunikácia

Tester sa ovláda farebným kapacitným dotykovým displejom s rozmermi 152 x 87 mm. Displej obsluhujte iba prstami alebo pogumovanou stranou priloženého pera a netlačte naň. Skúšobný postup môže bežať automaticky alebo ručne a výsledok sa zobrazí ako vyhovuje či nevyhovuje. Databázu skúšaných predmetov vrátane histórie skúšok možno ukladať na SD kartu alebo USB disk.

Prístroj má rozhrania WLAN a Bluetooth, štyri konektory USB typu A, jeden mini USB, jeden RJ 45 a slot na SD kartu. Čítačka čiarových kódov zo sady načíta identifikačné číslo z etikety, takže sa nemusí zadávať ručne, a prístroj podporuje čítačky cez USB aj cez Bluetooth.K sade patrí 1000 čiarových etikiet a 300 revíznych plakiet.

Namerané hodnoty spravuje a dokumentuje počítačový softvér BENNING PC-Win ST 750-760, ktorý je súčasťou sady. Tester je spätne kompatibilný s modelom ST 755, takže sa doň dajú prevziať dáta z predchádzajúceho prístroja.

Inštalácia a použitie

Tester pripájajte iba k jednofázovej sieti 230 V, 50 Hz s predradeným istením 16 A. Napájacia sieť musí byť typu TN, TT alebo IT s najviac 230 V plus 15 percent proti 400 V a musí zodpovedať platným bezpečnostným predpisom. Na skúšobnú zásuvku, vstavané zdierky ani na prístrojovú zásuvku nikdy neprivádzajte cudzie napätie.

Skúšaný predmet musí byť pred skúškou odpojený od siete a bez cudzieho napätia. Aby tester zachytil skraty a spojenia s kostrou, ktoré ležia za spínacími prvkami skúšaného predmetu, napríklad za vypínačom, termostatom alebo relé, musí byť skúšaný predmet zapnutý. Počas merania izolačného odporu a pri náhradnej metóde zvodového prúdu môžu byť nebezpečné napätia na prístroji aj na skúšanom predmete, a pri pripojených bezpečnostných meracích vodičoch aj v meracom obvode.

Skúšobné napätia sú sledované. Pri poruche sa na displeji objaví chybové hlásenie a meranie sa preruší, pri chybovom prúde od 25 mA prístroj vypne počas 100 až 200 milisekúnd. Pozor na to, že pri prerušenej aj pozastavenej skúške zostáva skúšobné napätie pripojené. Pri odpájaní meracieho obvodu odpojte vždy najskôr vodič pod napätím a až potom nulový vodič.

Kde nájde využitie

• opakované skúšky elektrických spotrebičov a pracovných prostriedkov v prevádzkach
• skúšky po oprave v servisných a opravárenských dielňach
• zdravotnícka technika, napríklad nemocničné a ošetrovateľské lôžka
• revízni technici, ktorí potrebujú výsledky rovno dokumentovať
• prevádzky s veľkým počtom evidovaných pracovných prostriedkov
• skúšanie predlžovacích vedení a mobilných prúdových chráničov

Dôležité pred nákupom

• Prístroj nie je určený na meranie v elektrických inštaláciách. Skúšaný predmet musí byť odpojený od siete a bez cudzieho napätia.
• Skúšky podľa EN 60974-4 pre zváracie zariadenia tento model nevie, tie zvládne až ST 760+. Rozdiel je uvedený priamo v návode.
• Na skúšobnú zásuvku, vstavané zdierky ani na prístrojovú zásuvku neprivádzajte cudzie napätie.
• Pri prerušenej aj pozastavenej skúške zostáva skúšobné napätie pripojené a skúšobná zásuvka pod napätím.
• Počas merania izolačného odporu a pri náhradnej metóde zvodového prúdu sú nebezpečné napätia na prístroji aj na skúšanom predmete, a pri pripojených vodičoch aj v meracom obvode.
• Skúšanie nesmie vykonávať elektrotechnicky poučená osoba sama. Podľa TRBS musí byť prítomná elektrikárska odbornosť, poučená osoba môže pri opakovaných skúškach pomáhať. Predmety s upozornením na vysoký unikajúci prúd smie skúšať len elektrikár.
• Prístroj pripájajte len k jednofázovej sieti 230 V, 50 Hz s istením 16 A, v sieti TN, TT alebo IT do 230 V plus 15 percent proti 400 V. Skúšobnú zásuvku možno zaťažiť najviac 16 A a rovnaká hodnota platí pre predradené istenie.
• Bezpečnostných meracích vodičov a krokosvoriek sa dotýkajte len v mieste rukoväti, nikdy na holých hrotoch a kontaktoch. Používajte len schválené vodiče a príslušenstvo a pred každým uvedením do prevádzky prístroj skontrolujte.
• Aby prístroj odhalil poruchy za vypínačom, termostatom alebo relé, musí byť skúšaný predmet zapnutý.
• Pri chybovom prúde od 25 mA prístroj vypne počas 100 až 200 milisekúnd.
• Presnosť merania odporu, izolácie, prúdov a funkčnej skúšky je ±15 % z nameranej hodnoty, pri činnom a zdanlivom výkone ±20 %. Pre skúšku PRCD platia vlastné tolerancie uvedené v návode.
• Výrobca povoľuje použitie iba vnútri budov a v suchom prostredí a zakazuje použitie v prostredí s nebezpečenstvom výbuchu. Pracovná teplota je 0 až 35 °C pri vlhkosti do 80 % bez kondenzácie a do nadmorskej výšky 2000 m, bez trvalého slnečného žiarenia.
• Krytie je IP 67 len so zatvoreným vekom. S otvoreným vekom je IP 30.
• Kategória prepätia je CAT II, teda okruhy pripojené priamo na zásuvky nízkonapäťovej inštalácie. Skladovacia teplota je -20 až 60 °C a pred dlhším skladovaním vyberte z prístroja batérie.
• Displej ovládajte len prstami alebo pogumovanou stranou priloženého pera a netlačte naň.
• Je to kufrový prístroj s rozmermi 170 x 410 x 350 mm a hmotnosťou 6 kg, nie prístroj do ruky.
• Už napätie od 30 V AC a 60 V DC môže byť pre človeka životu nebezpečné. Pri viditeľnom poškodení krytu, prívodov, vidlice alebo meracích vodičov, pri poškodenej izolácii vodičov, pri chybnej funkcii, po dlhšom skladovaní v nevhodných podmienkach alebo po tvrdej preprave prístroj vyraďte z prevádzky, odstráňte z miesta merania a zaistite proti ďalšiemu použitiu.
• Obsah sady nad rámec samotného prístroja uvádza výrobca vo svojom katalógu. Návod opisuje dodávku samotného testera s objednávacím číslom 050332, sada má číslo 050333.

Časté otázky

Zmeriam týmto testerom elektrickú inštaláciu?
Nie. Výrobca uvádza, že prístroj nie je vhodný na meranie v elektrických inštaláciách. Skúšaný predmet musí byť odpojený od siete a bez cudzieho napätia.

Zvládne skúšky zváracích zariadení?
Nie. Skúšky podľa EN 60974-4, teda VDE 0544-4, vie až model ST 760+. ST 755+ skúša podľa EN 50678, EN 50699 a EN 62353.

Čo je v sade navyše oproti samotnému testeru?
Výrobca k sade uvádza počítačový softvér, čítačku čiarových kódov, 1000 čiarových etikiet, 300 revíznych plakiet, kalibračný certifikát, ochranný kufor, samokompenzujúce skúšobné vedenie, prístrojové vedenie, SD kartu a sadu meracích vodičov, hrotov a krokosvoriek.

Ako sa dostanú namerané hodnoty do počítača?
Databázu skúšaných predmetov vrátane histórie uložíte na SD kartu alebo USB disk a spracujete v programe BENNING PC-Win ST 750-760. Prístroj má aj WLAN, Bluetooth a sieťový konektor RJ 45.

Aké skúšobné napätie použijem pre izolačný odpor?
Nastaviteľné je od 100 do 1000 V jednosmerných. Do 500 V je tolerancia 0 až plus 25 percent, od 501 V mínus 12 až plus 25 percent.
