SHELLY Plus I4 DC Modul na aktiváciu scén, WiFi, Bluetooth

Podrobný popis

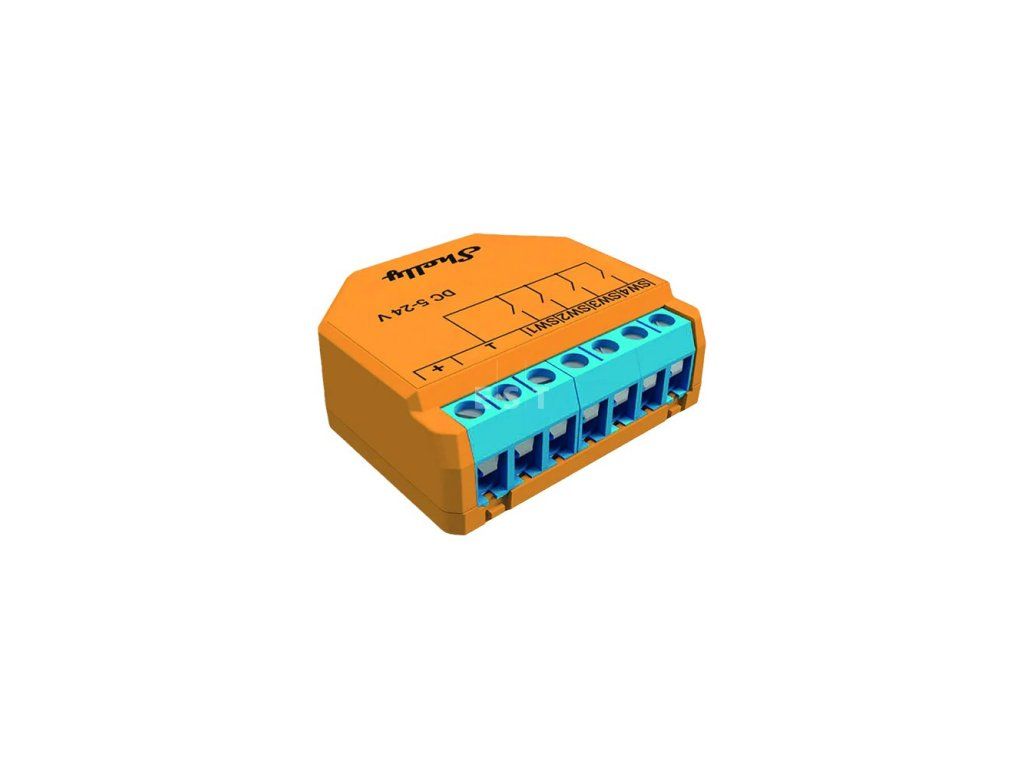

Niekedy nechcete pridať ďalšie spínanie, ale ďalšie ovládanie. Shelly Plus i4 DC je malý oranžový modul so štyrmi vstupmi, na ktoré privediete tlačidlá alebo vypínače. Stlačením potom spustíte scénu, zladenú akciu alebo zložitejší scenár v iných zariadeniach.

Je to pre vás?

• Áno, ak máte v stene nízkonapäťové ovládanie a chcete z neho riadiť inteligentnú domácnosť.
• Áno, ak chcete jedným stlačením spustiť scénu alebo celý scenár.
• Áno, ak potrebujete až štyri nezávislé tlačidlá z jedného modulu.
• Áno, ak ovládate zariadenia cez HTTP alebo MQTT a časť logiky chcete mať priamo v module.
• Nie, ak potrebujete zároveň spínať svetlo alebo zásuvku. Modul žiadny výstup nemá.
• Nie, ak máte k dispozícii len sieťové napätie. Tento model sa napája 5 až 24 V DC, na striedavé je verzia Plus i4.
• Nie, ak potrebujete pevnú sieť. Ethernet modul nemá.

Hlavné vlastnosti

• štyri vstupy SW1 až SW4 pre tlačidlo alebo vypínač
• napájanie 5 až 24 V DC, vlastná spotreba pod 1 W
• Wi-Fi 802.11 b/g/n a Bluetooth 4.2
• vstavané webové rozhranie na ovládanie aj nastavenie
• skriptovanie, MQTT a dvadsať webhookov po piatich adresách
• rozhranie pre prídavné moduly Shelly
• ochrana proti prehriatiu a vlastný teplotný snímač
• rozmery 37 x 42 x 16 mm a hmotnosť 17 g do inštalačnej krabice

Čo produkt dokáže

Modul stráži stav štyroch vstupov a podľa nich spúšťa akcie. Ručne tak zapnete alebo vypnete ktorúkoľvek vytvorenú scénu, rozbehnete zladené akcie naraz alebo odštartujete zložitejší scenár so spúšťačmi. Ovládať sa dajú ďalšie zariadenia Shelly, spínače aj snímače, a rovnako čokoľvek, čo počúva na HTTP alebo MQTT. Okrem spúšťania akcií ukazuje aj stav všetkých štyroch vstupov, takže je poznať, ktorý vypínač je práve zopnutý. Firmvér navyše zvládne skriptovanie, takže sa časť logiky dá napísať priamo do modulu.

Ovládanie a komunikácia

Pripája sa cez Wi-Fi v pásme 2,4 GHz a podporuje aj Bluetooth 4.2. Ovládanie aj nastavenie zvládne vstavané webové rozhranie priamo v miestnej sieti. Kompatibilná integrácia je Amazon Alexa, a to cez rutinu s virtuálnym zariadením. Modul má jedno tlačidlo Reset. Päť sekúnd podržania zapne prístupový bod a Bluetooth, desať sekúnd vráti továrenské nastavenia. Kontrolka je jednofarebná a jednotlivé stavy rozlišuje rytmom. Pri zapnutom prístupovom bode a vypnutej Wi-Fi bliká: sekundu svieti a sekundu nesvieti, po pripojení k Wi-Fi svieti trvalo. Každý ďalší stav prebíja ten predchádzajúci.

Inštalácia a použitie

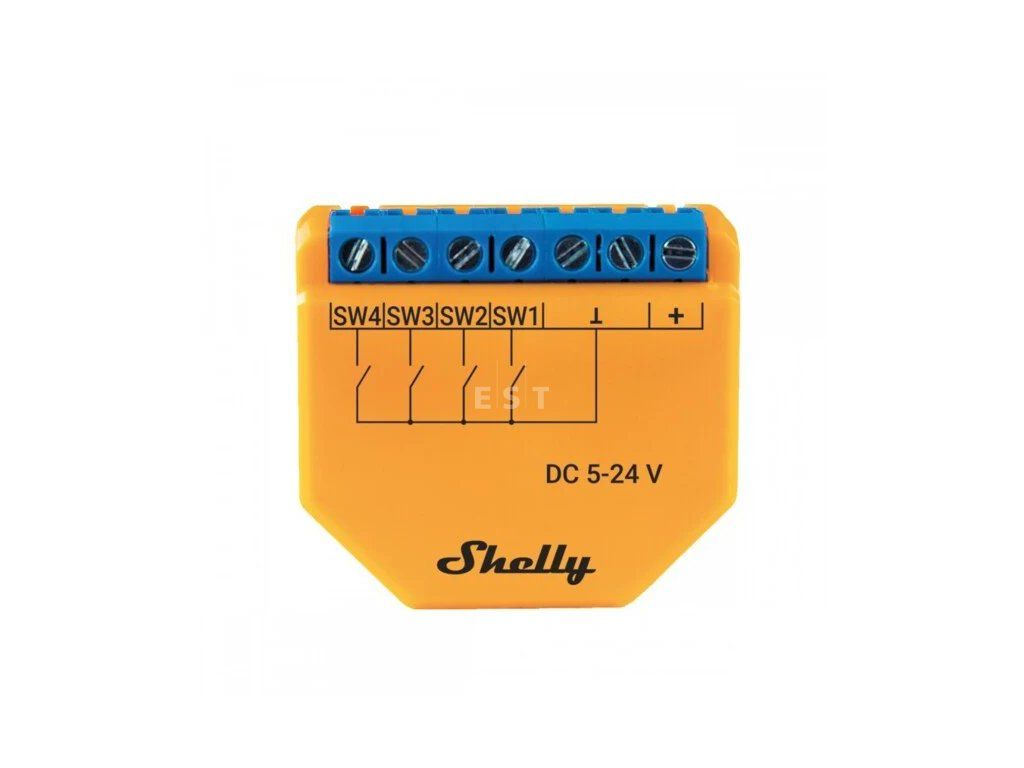

Modul sa zmestí do štandardnej inštalačnej krabice, za zásuvku alebo za vypínač, prípadne do iného stiesneného miesta. Do skrutkových svoriek patrí vodič 0,5 až 1,5 mm² odizolovaný na 5 až 6 mm, uťahovací moment najviac 0,4 Nm. Vodiče patria takto:

• plus pre kladný vodič 5 až 24 V
• záporná svorka označená symbolom Ʇ pre záporný vodič
• SW1 až SW4 pre tlačidlá alebo vypínače

Na rozhraní pre prídavný modul je pri zapnutom napájaní vysoké napätie, preto sa s ním manipuluje len bez prúdu.

Kde nájde využitie

• štvortlačidlový ovládač scén pri vstupných dverách
• štyri nezávislé scény ovládané zo štyroch samostatných tlačidiel
• napojenie existujúceho nízkonapäťového ovládania na Shelly
• ovládanie zariadení cez HTTP alebo MQTT z bežného vypínača
• hotel alebo kancelária, kde jedno stlačenie spustí celý scenár

Dôležité pred nákupom

• Modul nemá žiadny výstup. Sám nespína svetlo ani zásuvku, len spúšťa akcie v iných zariadeniach.
• Napájanie je iba jednosmerné 5 až 24 V. Na sieťové napätie sa tento model pripojiť nesmie.
• Existuje aj verzia Plus i4 pre striedavé napájanie. Je to iný model s inými parametrami, nezamieňajte ich.
• Wave i4DC je iný model, ktorý používa Z-Wave, nie Wi-Fi.
• Kompatibilná integrácia je iba Alexa, a to cez rutinu s virtuálnym zariadením.
• Nemá Ethernet. Do siete sa dostane len cez Wi-Fi.
• Na rozhraní pre prídavný modul je pri zapnutom napájaní vysoké napätie.
• Prevádzková teplota je -20 až 40 °C a vlhkosť 30 až 70 % RH.

Časté otázky

Dokáže modul rozsvietiť svetlo?
Sám nie. Nemá výstup, takže svetlo musí spínať iné zariadenie, ktoré modul spustí.

Môžem ho napájať zo siete 230 V?
Nie. Tento model je na 5 až 24 V jednosmerných. Pre striedavé napájanie je určená verzia Plus i4.

Koľko tlačidiel naň pripojím?
Štyri, na svorky SW1 až SW4.

Musí byť pripojený k internetu?
Na ovládanie a nastavenie má vstavané webové rozhranie dostupné v miestnej sieti.

Zmestí sa za vypínač?
Áno, meria 37 x 42 x 16 mm a je to modul priamo do inštalačnej krabice.
