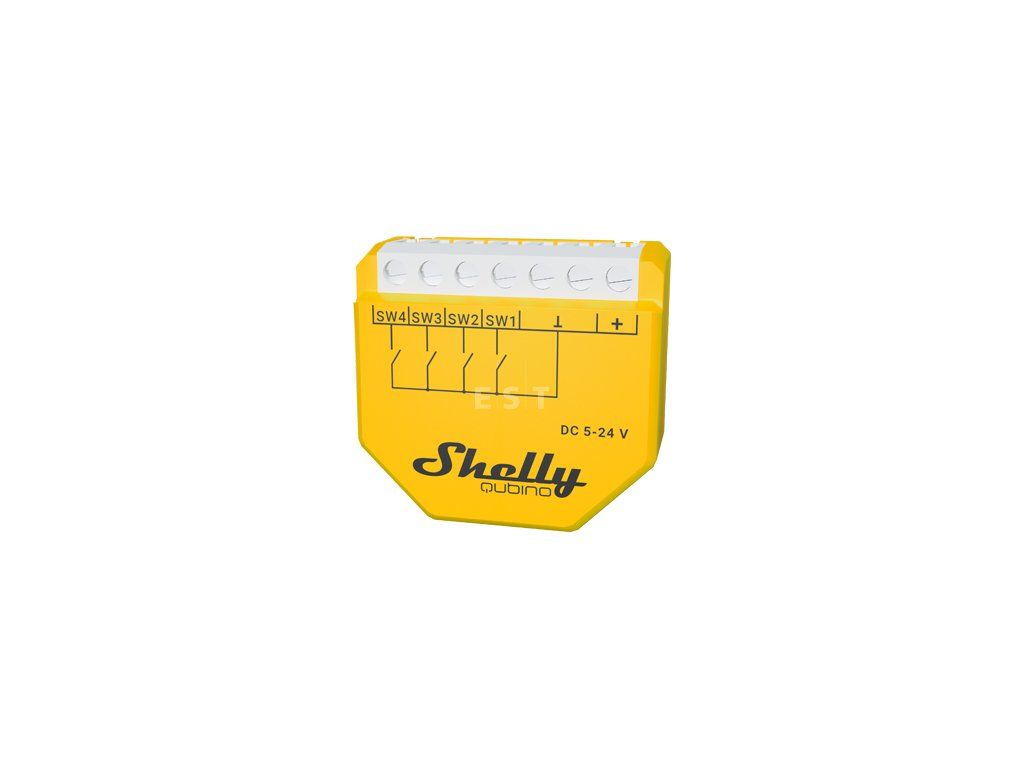

SHELLY Wave i4 DC Modul na aktiváciu scén, Z-Wave

Podrobný popis

Štyri tlačidlá, štyri scény a žiadne relé. Shelly Wave i4 DC je vstupný modul do siete Z-Wave, ktorý nič nespína, zato posiela do brány povely z tlačidiel. Napája sa jednosmerne, 5 až 24 V DC.

Je to pre vás?

• Áno, ak chcete tlačidlami spúšťať scény v sieti Z-Wave.
• Áno, ak máte k dispozícii jednosmerné napájanie 5 až 24 V.
• Nie, ak potrebujete niečo spínať. Modul nemá žiadny výstup.
• Nie, ak máte v krabici len sieťové napätie. Tento model sa z neho nenapája.

Hlavné vlastnosti

• štyri digitálne vstupy pre tlačidlá
• napájanie iba jednosmerné, 5 až 24 V DC
• vlastná spotreba pod 0,3 W
• podpora Central Scene, každý vstup má vlastné číslo scény
• opakovač siete Z-Wave, pásmo 868,4 MHz, dosah až 40 m vnútri
• žiadny výstup, žiadne relé, žiadne meranie spotreby
• rozmery 37 x 42 x 16 mm s toleranciou 0,5 mm, hmotnosť 17 g
• žlté vyhotovenie, montáž do inštalačnej krabice

Čo produkt dokáže

Sleduje štyri vstupy a každý z nich hlási do brány ako samostatnú scénu. Podporuje jedno stlačenie, dvojstlačenie aj podržanie a uvoľnenie, pričom ku každej udalosti prikladá číslo scény jeden až štyri. Spínať však nevie nič, výstup nemá žiadny, takže celú reakciu obstará brána a zariadenia, ktoré na scénu čakajú.

Ovládanie a komunikácia

Komunikácia ide po Z-Wave na 868,4 MHz s dosahom až 40 m vnútri budovy. Modul pracuje ako opakovač, takže sieť zároveň posilňuje.

• zabezpečenie Unsecure, S0, S2 Unauthenticated aj S2 Authenticated
• pridanie do siete cez SmartStart naskenovaním QR kódu na module
• po zapnutí v dosahu siete sa modul pridá sám do desiatich minút
• tlačidlo S slúži na pridanie, odobranie aj na továrenský reset
• maximálny vysielací výkon pod 25 mW, procesor Z-Wave S800
• scény spúšťa tlačidlo, prepínač na tento účel podporovaný nie je

Vybavenie

• Štyri vstupy SW1 až SW4 na skrutkových svorkách
• Dve napájacie svorky, plus a zem, pre 5 až 24 V jednosmerných
• Tlačidlo S na tele modulu
• Procesor Z-Wave S800 na pásme 868,4 MHz s vysielaným výkonom do 25 mW
• Funkcia opakovača siete
• Žlté plastové telo 37 x 42 x 16 mm s hmotnosťou 17 g

Modul nemá výstup. Nespína záťaž, iba hlási stlačenia bráne alebo priradenému zariadeniu.

Inštalácia a použitie

Modul sa vkladá do inštalačnej krabice. Zapojenie patrí do rúk osobe s elektrotechnickou kvalifikáciou.

• štyri vstupy pre tlačidlá na skrutkových svorkách
• napájacie svorky pre jednosmerné napätie 5 až 24 V
• vodič s prierezom 0,5 až 1,5 mm²
• odizolovanie 5 až 6 mm, uťahovací moment najviac 0,4 Nm
• prevádzková teplota -20 až 40 °C, vlhkosť 30 až 70 % RH
• modul nemá ochranu proti preťaženiu, pretože nič nespína

Čo si ešte pripraviť

• Jednosmerný zdroj 5 až 24 V. Striedavé napájanie tento modul nemá, výrobca ho výslovne vylučuje.
• Bránu Z-Wave. V balení nie je a bez nej modul nenastavíte.
• Zariadenia, ktoré má modul ovládať. Sám nespína nič.
• Až štyri vypínače alebo tlačidlá na svorky SW1 až SW4.
• Miesto aspoň 37 x 42 x 16 mm v krabici alebo v rozvádzači.
• Vodiče s prierezom 0,5 až 1,5 mm², odizolované na 5 až 6 mm, a uťahovanie momentom do 0,4 Nm.

Kde nájde využitie

• štyri tlačidlá pri dverách pre scény odchod, príchod, noc a upratovanie
• ovládací panel pri posteli alebo v hale
• doplnenie existujúcich tlačidiel o funkciu scén
• inštalácia s nízkonapäťovým rozvodom 12 alebo 24 V
• posilnenie siete Z-Wave v mieste, kde chýba iný modul
• hotel alebo penzión, kde má hosť spúšťať pripravené scény

Dôležité pred nákupom

• Modul nemá žiadny výstup. Nespína svetlo ani zásuvku, len hlási scény.
• Napájanie je len jednosmerné, 5 až 24 V DC. Zo sieťového napätia sa nenapája.
• Scény sa spúšťajú tlačidlom. Klasický prepínač na tento účel podporovaný nie je.
• Modul potrebuje bránu Z-Wave, samostatne nekomunikuje.
• Meranie spotreby ani ochranu proti preťaženiu nemá, pretože žiadnu záťaž nespína.
• Prierez vodiča je 0,5 až 1,5 mm². Model Wave i4 je iný produkt s vlastnými parametrami.

Pripojovacie svorky

Parametre a použitie

Časté otázky

Spína svetlo?
Nespína. Modul nemá výstup, iba hlási do brány, že bolo stlačené tlačidlo.

Koľko tlačidiel k nemu pripojím?
Štyri. Každý vstup má vlastné číslo scény.

Ako sa napája?
Jednosmerne, 5 až 24 V DC. Sieťové napätie nepoužíva.

Rozozná dvojstlačenie?
Áno. Hlási jedno stlačenie, dvojstlačenie aj podržanie a uvoľnenie, vždy s číslom scény.

Posilní mi sieť?
Áno, modul pracuje ako opakovač Z-Wave.
