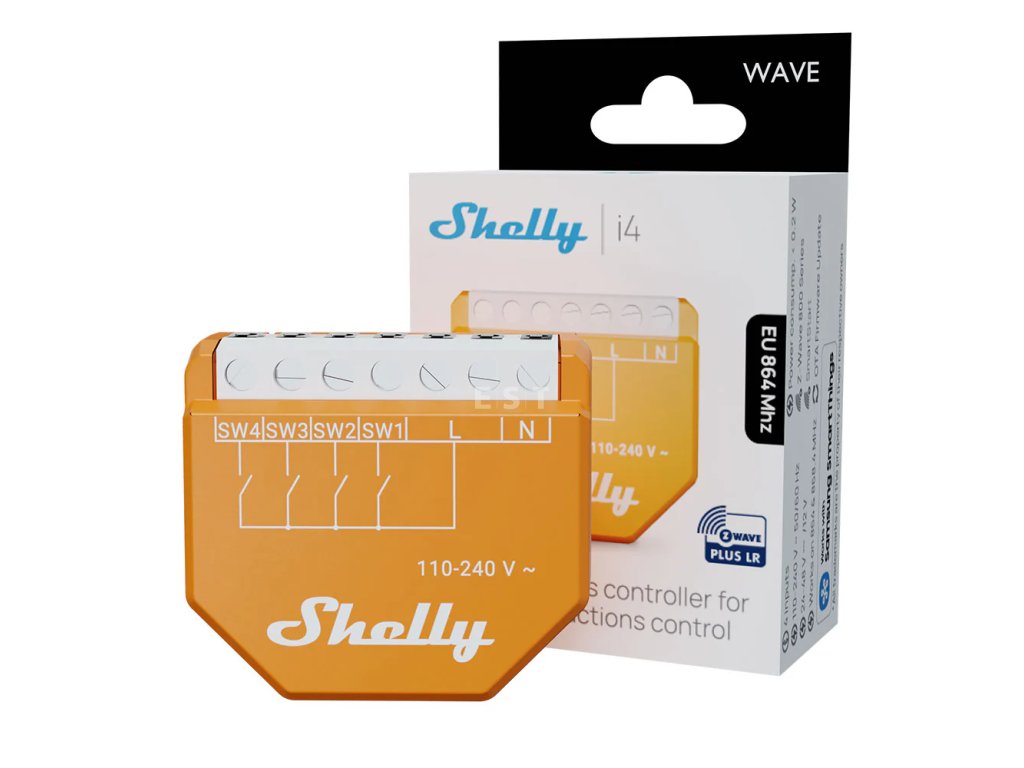

SHELLY Wave i4 LR Vstupný modul so štyrmi vstupmi na aktiváciu scén, Z-Wave Long Range

Podrobný popis

Chcete z obyčajných tlačidiel pri dverách spraviť ovládač scén, a to aj v krídle domu, kam bežná sieť Z-Wave nedosiahne? Shelly Wave i4 LR je malý modul do inštalačnej krabice, na ktorý pripojíte až štyri tlačidlá alebo vypínače. Sám nemá jediný silový výstup. Jeho úlohou je rozpoznať, ako ste tlačidlo stlačili, a ohlásiť to bráne Z-Wave, ktorá podľa toho spustí scénu alebo automatizáciu. Objednávací kód QLSN-0A24XEU.

Je to pre vás?

Áno, ak:

• máte v krabici pod ovládačom fázový aj nulový vodič a chcete z bežných tlačidiel spraviť ovládač inteligentnej domácnosti
• potrebujete štyri nezávislé vstupy SW1 až SW4, každý s vlastným číslom scény 1 až 4
• chcete rozlišovať krátke stlačenie, dvojité stlačenie, podržanie a pustenie a na každú akciu naviazať niečo iné
• vaša brána Z-Wave vie Long Range a modul má byť tam, kam už klasická sieť nedosiahne
• hľadáte riešenie, ktoré sa schová do inštalačnej krabice za terajší ovládač

Nie, siahnite po inom modeli, ak:

• v krabici nemáte sieťové napätie a napájate z 5 až 24 V DC, na to slúži Shelly Wave i4 DC LR
• okrem vstupov potrebujete aj spínaný výstup na svetlo alebo spotrebič, s ktorým počíta Shelly Wave 1PM Mini LR
• chcete ovládať roletu alebo benátsku žalúziu priamo z modulu, pre tie je určený Shelly Wave Shutter LR

Hlavné vlastnosti

• vstupy SW1, SW2, SW3 a SW4 pre tlačidlá alebo vypínače, bez silového výstupu
• každému vstupu patrí vlastné číslo scény, od 1 pre SW1 po 4 pre SW4
• rozpozná krátke stlačenie, dvojité stlačenie, podržanie aj pustenie tlačidla
• Z-Wave Long Range na 864 MHz, podľa miestnych podmienok vnútri budovy až 80 m a vonku až 1000 m
• klasická sieť Z-Wave na 868,4 MHz, vnútri budovy až 40 m
• zabezpečenie S2 so šifrovaním AES 128, pridanie do siete cez SmartStart
• pripája sa na sieť 110 až 240 V AC s kmitočtom 50/60 Hz, vlastný odber pod 0,2 W
• ochrana proti prehriatiu, ktorú nemožno vypnúť

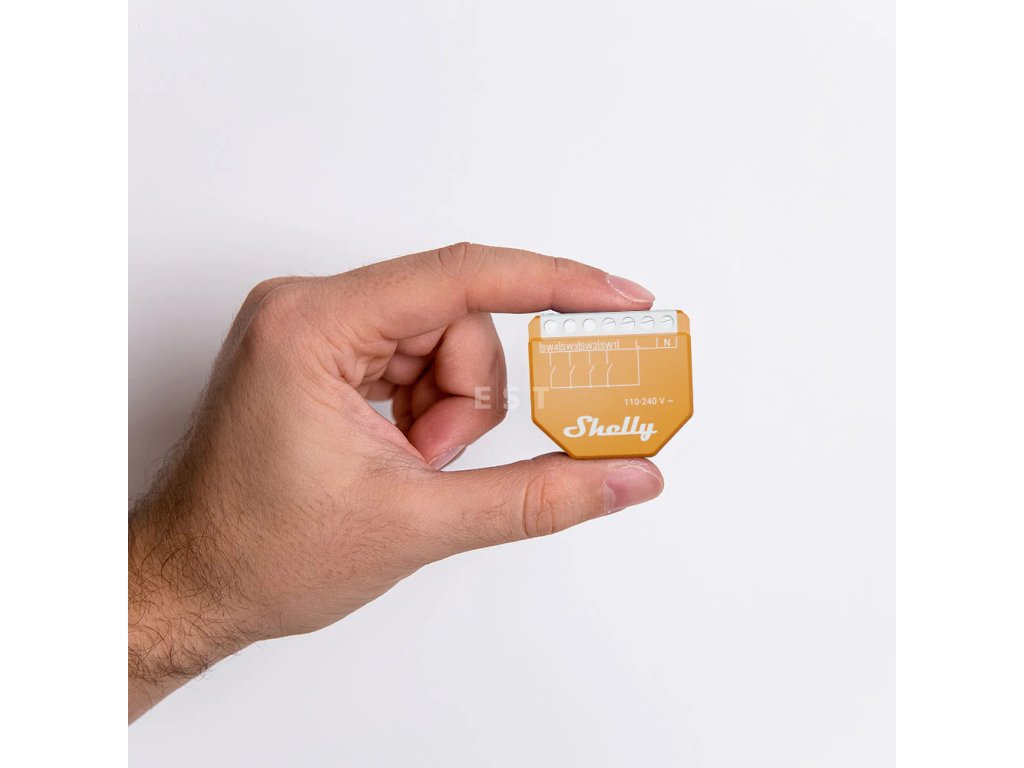

• čip Z-Wave S800 a telo s hmotnosťou iba 17 g

Čo produkt dokáže

Každý zo štyroch vstupov pracuje samostatne a nesie svoje číslo scény, SW1 jednotku a SW4 štvorku. Keď je na vstupe tlačidlo, modul odlíši štyri rôzne udalosti: jedno stlačenie, dve stlačenia rýchlo po sebe, podržanie a následné pustenie. Bráne o každej z nich pošle hlásenie scény, takže na jedno fyzické tlačidlo naviažete aj štyri rôzne reakcie. Dvojité stlačenie modul rozpozná vtedy, keď medzi prvým a druhým stlačením uplynie menej než 500 ms. Vstup je však možné prepnúť aj na klasický vypínač, a to parametrom 1 pre SW1 až parametrom 4 pre SW4. Na výber sú dve správania vypínača, buď zapnuté pri zopnutom kontakte, alebo zmena stavu pri každom prehodení páčky. Okrem hlásenia scén posiela modul bráne aj stav zopnutia alebo rozopnutia každého zo štyroch vstupov zvlášť, takže aj vypínač na stene zostane v systéme viditeľný. Modul ďalej hlási stav svojej LED a upozornenie na prehriatie, prijíma povel na reštart aj na obnovenie továrenského nastavenia a firmvér aktualizuje bezdrôtovo cez OTA.

Ovládanie a komunikácia

Modul vie pracovať v dvoch rôznych sieťach Z-Wave. Jednou je klasická mesh, druhou hviezdicová Long Range, a rozhodnutie padne jednorazovo pri zapájaní do siete. Ak volíte Long Range, existuje jediný spôsob, ako modul do siete pridať, a tým je SmartStart. Bránou načítate QR kód natlačený na module, privediete napájanie a modul sa sám ohlási najneskôr do desiatich minút. Cesta cez tlačidlo S aj cesta cez trojité prehodenie pripojeného tlačidla alebo vypínača zostávajú vyhradené klasickej sieti. Opačným smerom to neplatí, vybratie zo siete aj návrat do továrenského nastavenia sú dostupné v oboch prípadoch. Pri pridaní so zabezpečením S2 si brána vyžiada päťmiestny PIN zo štítku DSK na bočnej strane modulu, druhý rovnaký štítok je priložený v balení. Modul zvládne S2 s autentizáciou aj bez nej, staršie S0 a takisto spojenie bez zabezpečenia. Priame povely medzi zariadeniami, teda asociácie bez účasti brány, patria klasickej sieti. Skupina Lifeline však platí aj pre Long Range a práve po nej putujú bráne informácie o stlačeniach a o stave vstupov, takže scény a automatizácie v bráne bežia ďalej. Rolu opakovača na seba modul berie výhradne v klasickej sieti.

Inštalácia a použitie

Modul sa ukladá do inštalačnej krabice za terajší ovládač. Nulový vodič sa zapojí na svorku N a fázový vodič na jednu z dvoch svoriek L, z druhej svorky L sa potom vedie fáza k ovládačom a od nich na svorky SW1 až SW4. Svorky prijmú vodič 0,5 až 1,5 mm², odizolovať treba 5 až 6 mm a skrutky doťahovať momentom najviac 0,4 Nm. Najlepšie poslúži plný jednožilový vodič alebo lanko s dutinkou, izolácia vodičov musí mať tepelnú odolnosť najmenej na úrovni PVC T105 °C. Dva vodiče do jednej svorky nepatria nikdy. Zapojenie do siete je prácou kvalifikovaného elektrikára a skôr než sa v krabici čokoľvek prepojí, musí byť na svorkách preukázané, že tam napätie nie je. Neinštalujte modul na miesto, kde môže zvlhnúť. Anténu neskracujte, nepredlžujte ani inak neupravujte a veďte ju čo najďalej od kovových častí krabice aj rámčeka.

Čo si ešte pripraviť

• Sieťové napätie 110 až 240 V v krabici. Jednosmerné napájanie tento modul nemá, na to je verzia i4 DC LR.
• Bránu Z-Wave. V balení nie je. Na režim Long Range musí brána ZWLR podporovať.
• Zariadenia, ktoré má modul ovládať. Sám nespína nič, iba hlási stlačenia.
• Až štyri vypínače alebo tlačidlá na vstupy modulu.
• Miesto aspoň 37 x 42 x 16 mm v inštalačnej krabici.
• Elektrikára. Modul sa pripája na sieťové napätie.

Kde nájde využitie

• rodinné domy a byty, kde majú tlačidlá pri dverách spúšťať scény
• hotely, apartmány a bytové domy s jednotným ovládaním
• menšie komerčné prevádzky, kancelárie, predajne, reštaurácie a čerpacie stanice
• obecné a úradné budovy
• univerzity a vysokoškolské internáty
• vďaka dosahu Long Range aj dielňa alebo garáž na druhom konci pozemku, keď je brána až v hlavnej budove

Dôležité pred nákupom

• Modul nemá žiadny silový výstup a sám nič nespína. Svetlo alebo spotrebič musí zapnúť iné zariadenie, ktorému dá povel brána.
• Bez brány Z-Wave modul sám osebe nič neovláda. Stlačenia vyhodnocuje a scény spúšťa brána.
• Modul potrebuje fázový aj nulový vodič. Bez nulového vodiča pracovať nevie, aj keď sám žiadnu záťaž nespína.
• Topológia siete sa volí raz, pri pridávaní do siete. Klasická sieť a Long Range nebežia súčasne.
• Do siete Long Range sa modul dostane jedine cez SmartStart, teda načítaním QR kódu. Ani tlačidlo S, ani pripojený vypínač ho tam nedostanú.
• Päťmiestny PIN zo štítku DSK na bočnej strane modulu si uschovajte. Štítok sa z modulu neodlepuje, náhradný kus je priložený v balení.
• Vaša brána musí podporovať Z-Wave Long Range. Keď modul rozpozná chybne alebo vôbec, býva potrebné zvoliť typ zariadenia ručne a overiť, že brána zvláda viackanálové zariadenia podľa Z-Wave Plus.
• Priame asociácie mimo skupiny Lifeline patria klasickej sieti. Pri Long Range si modul vymieňa dáta iba s bránou.
• Opakovačom je modul iba vtedy, keď beží v klasickej sieti. Pri Long Range signál ďalej neposiela.
• Vo východiskovom nastavení sú všetky štyri vstupy nastavené ako tlačidlá. Vstup prepnutý na vypínač hlásenie scén neposiela, stav zopnutia alebo rozopnutia však bráne hlási ďalej.
• Nie každá brána si s hlásením scén poradí. Vera Ezlo jednotlivé druhy stlačení nerozlíši, Homee Cube Gen 5 nevie ani hlásenie scén, ani asociácie, a Smart Things vyžaduje edge driver Shelly Wave.
• Ochrana proti prehriatiu je trvalo aktívna a nedá sa vypnúť. Ak teplota presiahne 80 °C na viac než 5 s, modul pošle bráne upozornenie a signalizuje LED. Zrušíte ho odpojením a pripojením napájania, krátkym stlačením tlačidla S alebo stlačením ktoréhokoľvek pripojeného tlačidla.
• Nadprúdová ochrana v module nie je a spotrebu nemeria.
• Prípustná okolitá teplota je -20 až 40 °C, relatívna vlhkosť 30 až 70 %, a montovať sa modul smie najviac do 2000 m nad morom.

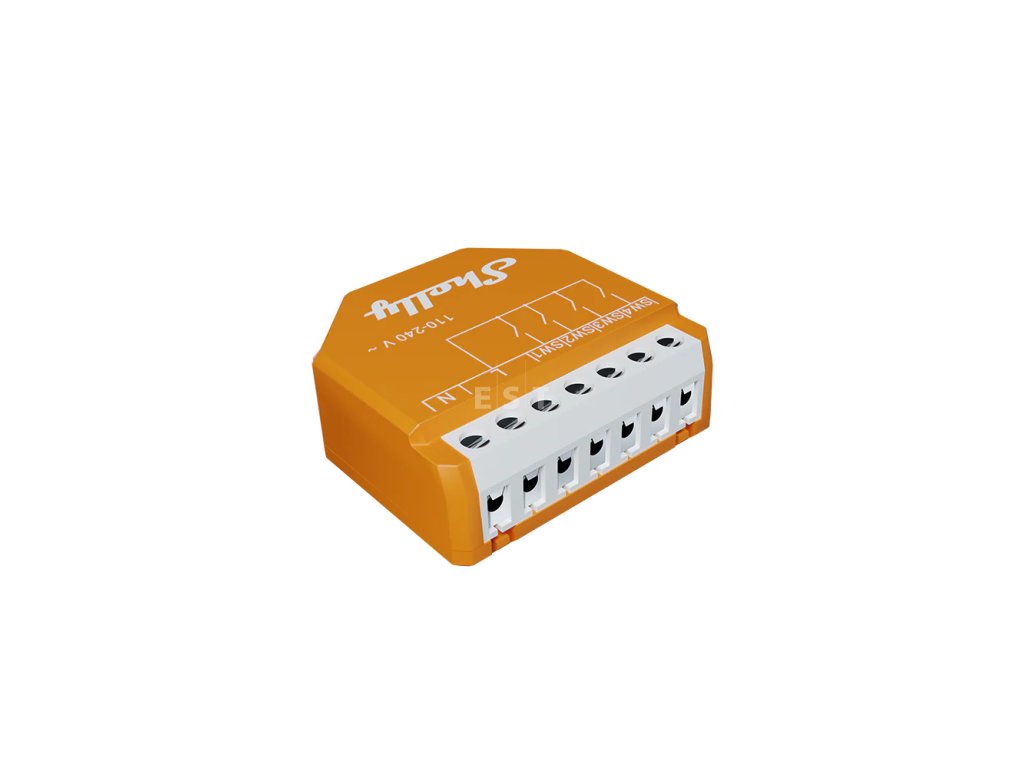

Pripojovacie svorky

Druhá svorka L slúži na prepojenie fázy ďalej k pripojeným tlačidlám, aby sa fáza nemusela deliť v krabici.

Časté otázky

Zapne Shelly Wave i4 LR svetlo sám?
Nie. Modul nemá silový výstup. Ohlási stlačenie bráne a tá pošle povel zariadeniu, ktoré svetlo naozaj spína.

Koľko ovládačov modul obslúži?
Štyri. Každý dostane svoju svorku, od SW1 po SW4, a s ňou aj vlastné číslo scény.

Dá sa modul zapojiť do siete tlačidlom S?
Pri Long Range nie, tam vedie dnu jedine SmartStart s QR kódom. Tlačidlo S poslúži v takom prípade pri vybratí zo siete a pri návrate do továrenského nastavenia.

Pobeží Long Range a klasická sieť vedľa seba?
Nie. Vyberiete si jednu z nich vo chvíli zapájania a v nej modul potom zostane.

Potrebuje nulový vodič, keď nič nespína?
Áno. Napája sa zo siete a bez nulového vodiča pracovať nevie.

Čo sa stane, keď vstup prepnem na vypínač?
Hlásenie scén tým vypnete, ale bráne ďalej chodí stav zopnutia alebo rozopnutia daného vstupu. Na rozlíšenie krátkeho stlačenia, dvojitého stlačenia a podržania je potrebné tlačidlo.

Bude modul zosilňovať signál ostatným zariadeniam?
Áno, ale iba vtedy, keď beží v klasickej sieti. Pri Long Range nie.

Poradí si s ním moja brána?
Shelly Wave pracuje so všetkými certifikovanými bránami, ktoré podporujú protokol Z-Wave, a pre Long Range musí brána navyše zvládať aj túto sieť. Pri niektorých bránach sú obmedzenia, Vera Ezlo nerozlíši jednotlivé druhy stlačení a Homee Cube Gen 5 nevie hlásenie scén ani asociácie.

Shelly Wave i4 LR alebo Shelly Wave i4 DC LR?

Shelly Wave i4 LR zvoľte tam, kde je v krabici sieťové napätie 110 až 240 V AC. Shelly Wave i4 DC LR zvoľte tam, kde máte k dispozícii jednosmerné napájanie 5 až 24 V DC. Siete, dosah aj správanie vstupov sú pri oboch rovnaké.
