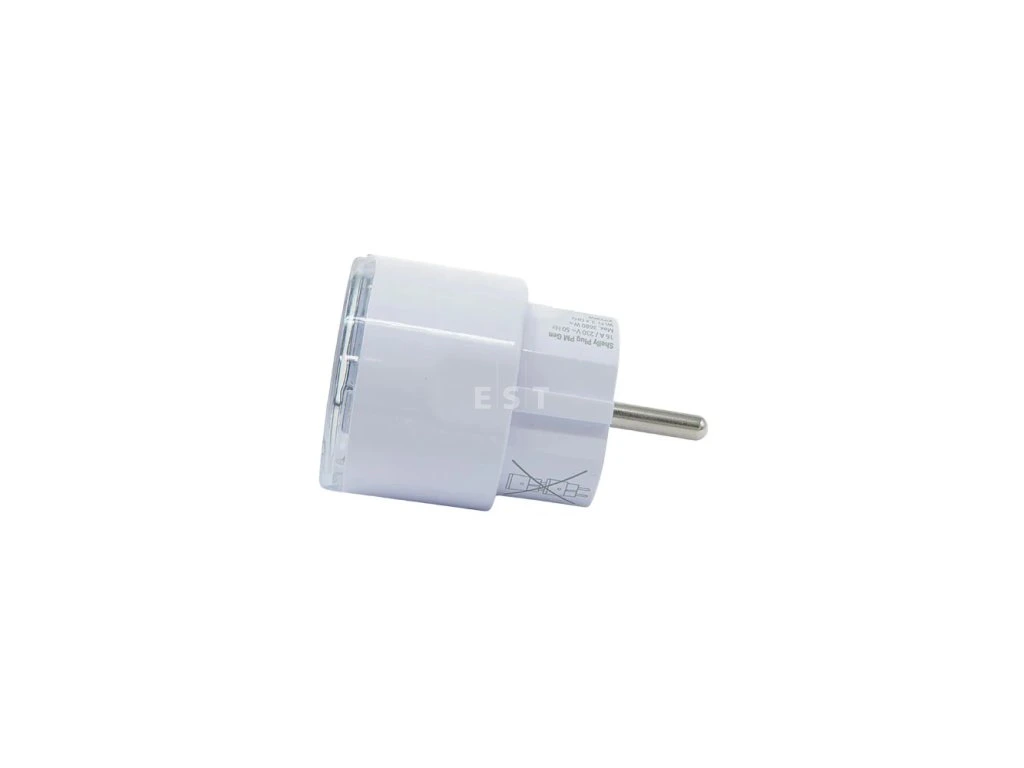

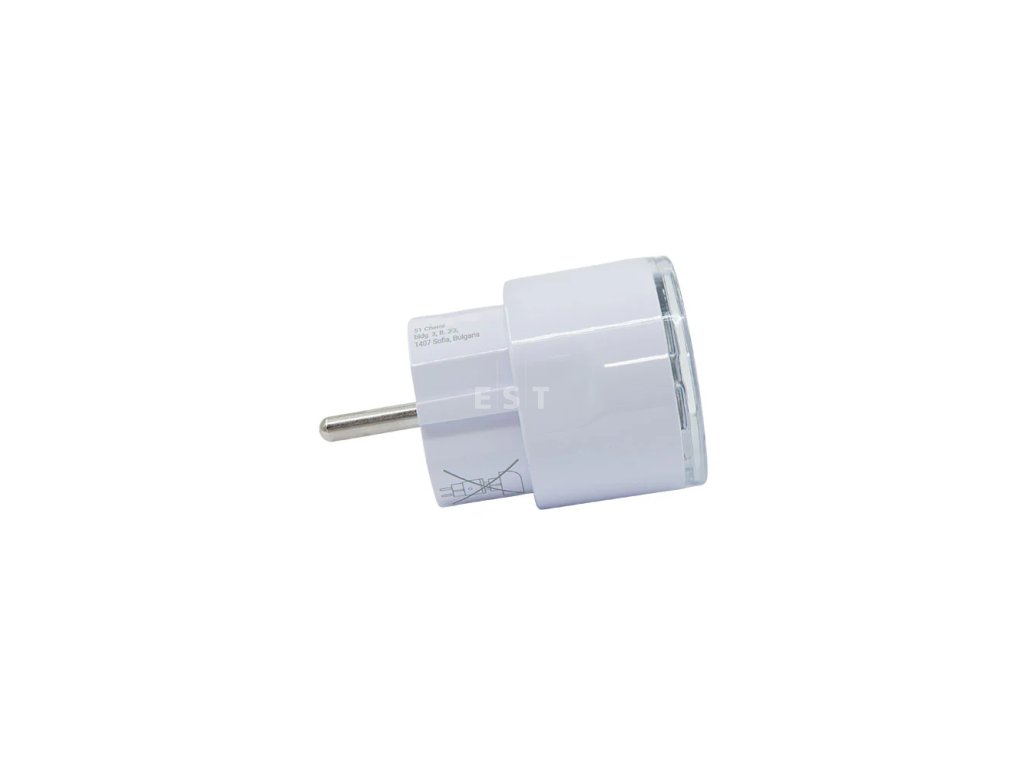

SHELLY Plug PM Gen3 White Inteligentná zásuvka s meraním spotreby, bez relé, 16 A, WiFi, Bluetooth, biela

Podrobný popis

Potrebujete presne vedieť, koľko energie odoberá chladnička, mraznička alebo domáci server, a zároveň mať istotu, že ich nikto omylom nevypne z aplikácie? Shelly Plug PM Gen3 White je meracia medzizásuvka, ktorá sa zapojí medzi elektrickú zásuvku a spotrebič a sleduje napätie, prúd, okamžitý výkon aj odobranú energiu. Spínacie relé vo vnútri nemá, do napájania pripojeného spotrebiča teda nijako nezasahuje.

Je to pre vás?

Áno, ak:

• chcete merať spotrebu zariadenia, ktoré musí bežať nepretržite, napríklad chladničky, mrazničky, domáceho servera alebo sieťového prvku
• potrebujete zistiť, koľko konkrétny spotrebič za mesiac naozaj odoberie, a rozhodnúť sa podľa nameraných čísel
• chcete namerané dáta posielať do vlastného systému cez MQTT alebo ich spracovať skriptom priamo v zariadení
• používate Amazon Alexa, Google Smart Home alebo Samsung SmartThings a chcete v nich vidieť odber spotrebiča
• meriate v bežnej domácej zásuvke typu F, teda Schuko, a odber spotrebiča nepresahuje 16 A

Nie, zvoľte iný model, ak:

• chcete spotrebič na diaľku zapínať a vypínať, vezmite si spínanú zásuvku SHELLY Plug M Gen3
• potrebujete časový plán alebo odpočet, ktorý pripojený spotrebič sám vypne, vezmite si SHELLY Plug S MTR Gen3
• meriate vonku na terase, v záhrade alebo v nekrytej garáži, vezmite si SHELLY Outdoor Plug S Gen3 s krytím IP44
• chcete tú istú meraciu zásuvku v tmavom vyhotovení, vezmite si SHELLY Plug PM Gen3 Black

Hlavné vlastnosti

• meranie napätia, prúdu, okamžitého výkonu aj odobranej energie
• zaťaženie až 16 A, pri odporovej záťaži až 3680 W
• vstupná vidlica CEE 7/7, výstupná zásuvka CEE 7/3 typu F, teda Schuko

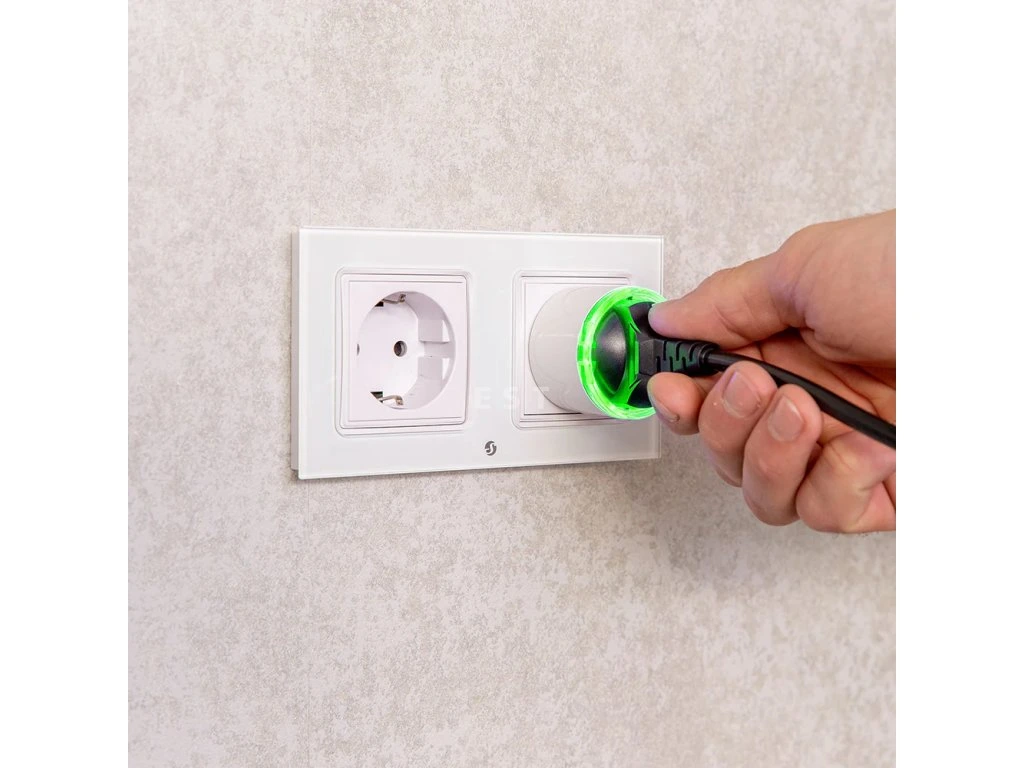

• viacfarebný LED prstenec, ktorý mení farbu podľa vyťaženia nastaveného limitu výkonu
• nočný režim so zníženým jasom v zadaných hodinách
• vstavané webové rozhranie priamo v zariadení, aplikácia Shelly Smart Control je voliteľná
• Wi-Fi 802.11 b/g/n v pásme 2,4 GHz a Bluetooth 4.2
• funkcia opakovača Wi-Fi signálu a brány pre zariadenia Shelly BLU
• skriptovanie v zariadení, MQTT a dvadsať webhookov po piatich adresách

Čo produkt dokáže

Zásuvka meria napätie, prúd, okamžitý výkon aj odobranú energiu, takže z nej dostanete aktuálny odber aj dlhodobý priebeh spotreby. Pri nadmernom odbere upozorní a pomôže tak predísť poškodeniu alebo prehriatiu. Vstavaný snímač navyše sleduje vnútornú teplotu zásuvky a hlási ju ďalej. Zvládne záťaže odporové, kapacitné aj indukčné, teda od priamotopu a vykurovacieho telesa cez elektroniku až po chladničku, ventilátor alebo klimatizáciu. Nad rámec samotného merania sú k dispozícii virtuálne komponenty, ktorými sa dajú hodnoty a stavy prenášať ďalej.

Ovládanie a komunikácia

Zariadenie sa do siete pripája cez Wi-Fi 802.11 b/g/n v pásme 2,4 GHz, druhým bezdrôtovým rozhraním je Bluetooth 4.2 s dosahom až 30 m vo voľnom priestore a až 10 m vnútri budovy podľa miestnych podmienok. Okrem vlastnej prevádzky vie zásuvka pracovať ako opakovač Wi-Fi signálu a ako brána pre zariadenia Shelly BLU, takže pokrytie rozšíri do miest so slabým signálom. Namerané dáta si môžete odoberať cez MQTT, spracovať skriptom priamo v zásuvke alebo odoslať webhookom, ktorých je k dispozícii dvadsať, každý s piatimi adresami. Integrácie sú k dispozícii pre Amazon Alexa, Google Smart Home aj Samsung SmartThings. Cloud Shelly a aplikácia Shelly Smart Control sú voliteľné, zariadenie pracuje aj samostatne v miestnej sieti alebo pod inou platformou domácej automatizácie.

Inštalácia a použitie

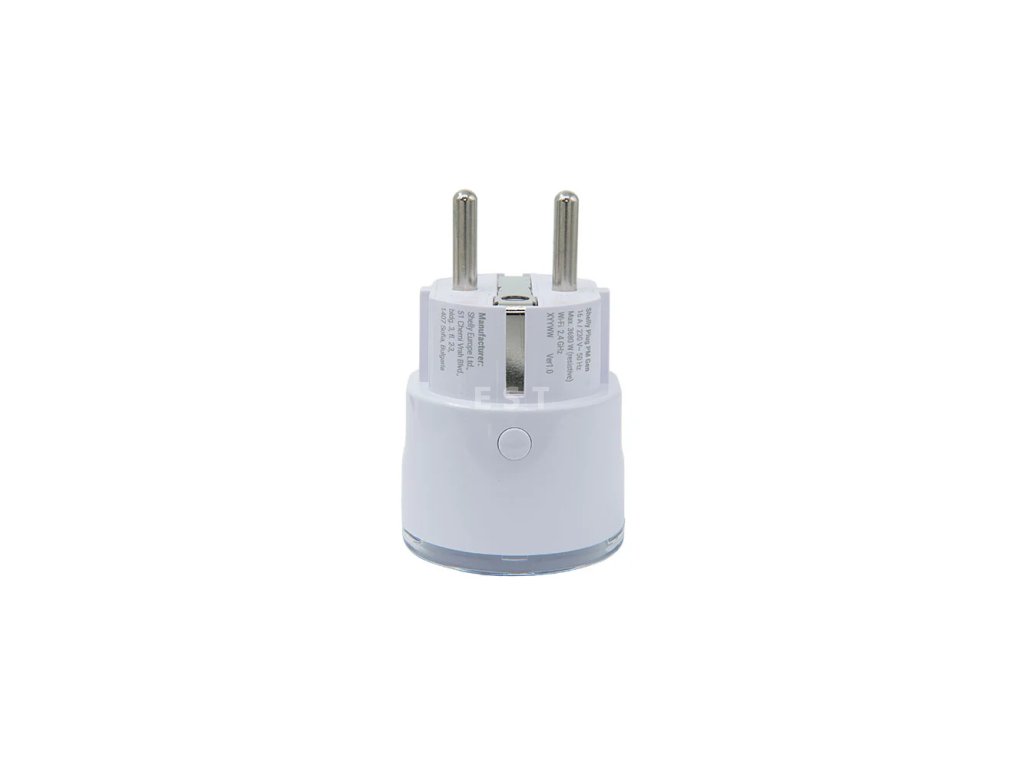

Zásuvku zasuňte do elektrickej zásuvky najprv bez pripojeného spotrebiča. LED prstenec začne blikať namodro, čo znamená režim prístupového bodu, a až potom do nej zapojte spotrebič. Nastavuje sa vo vstavanom webovom rozhraní na adrese 192.168.33.1 v režime prístupového bodu, po pripojení do domácej siete potom na pridelenej IP adrese. Po úspešnom pripojení k Wi-Fi prístupový bod zariadenia vypnite alebo mu nastavte heslo. Na obsluhu slúži jedno tlačidlo na tele zásuvky. Podržanie na tri sekundy vyvolá kontrolu stavu, na päť sekúnd zariadenie reštartuje a na desať sekúnd vráti továrenské nastavenie, pričom reštart aj továrenské nastavenie sú možné len do šesťdesiatich sekúnd od zasunutia do siete. Rozmery sú 44 x 44 x 70 mm, kryt je z plastu a vlastná spotreba nepresahuje 1 W. Zariadenie sa dodáva s firmvérom z výroby, aktualizácie preto pravidelne kontrolujte a používajte najnovšiu verziu.

Vybavenie

Meracia zásuvka nemá relé, takže jej hodnota stojí a padá na tom, čo dokáže s nameranými číslami urobiť. Firmvér je tu rovnaký ako v spínaných modeloch Shelly.

• Virtuálne komponenty. Prvky, ktoré v zariadení fyzicky nie sú, si vytvoríte sami a použijete v automatizáciách.
• Upozornenie na preťaženie. Výrobca ho menuje ako samostatné použitie, zásuvka dá vedieť, keď pripojený spotrebič berie priveľa.
• Odhad nákladov. Z nameranej spotreby sa dá odvodiť, koľko konkrétny spotrebič stojí za mesiac.
• Analýza priebehu. Výrobca počíta s tým, že sa spotreba sleduje dlhodobo a podľa nej sa rozhoduje.
• Nočný režim kontrolky. LED prstenec sa v zadaných hodinách stlmí.
• Procesor ESP-Shelly-C38F s 8 MB pamäte flash.
• Vysielací výkon Wi-Fi pod 10 dBm v pásme 2412 až 2484 MHz.
• Vnútorný teplotný snímač, ktorý svoju hodnotu aj hlási ďalej.
• ⚠️ Ochrany proti prepätiu, nadprúdu a prekročeniu výkonu výrobca pri tomto modeli neuvádza. Uvádza jedinú bezpečnostnú funkciu, a tou je sledovanie a hlásenie vnútornej teploty.

Čo si ešte pripraviť

• Istič s charakteristikou B alebo C do 16 A, s vypínacou schopnosťou aspoň 6 kA a triedou obmedzenia energie 3. Výrobca to žiada výslovne.
• Štítok spotrebiča. Rozhoduje prúd, ktorý nesmie presiahnuť 16 A. Hodnota 3680 W platí len pri odporovej záťaži.
• Sieť Wi-Fi v pásme 2,4 GHz, ktorá dosiahne na miesto merania.
• Vedieť, čo s nameranými dátami. Zásuvka nespína, jej prínos je v číslach, takže sa oplatí vopred rozhodnúť, či pôjdu do aplikácie, do MQTT alebo do vlastného skriptu.
• Prvých šesťdesiat sekúnd po zapojení, v tomto okne sa vyvolá reštart aj továrenské nastavenie.
• Suché miesto vnútri s teplotou -20 až 40 °C a vlhkosťou 30 až 70 % RH.

Kde nájde využitie

• chladničky a mrazničky, pri ktorých nesmie dôjsť k výpadku napájania
• domáci server, sieťový rozvádzač, router alebo záložný zdroj
• komponenty fotovoltiky umiestnené vo vnútornom priestore
• elektrické vykurovacie telesá a priamotopy, pri ktorých chcete poznať skutočné náklady na prevádzku
• kancelárska technika, pri ktorej hľadáte, kde sa stráca energia mimo pracovného času
• dlhodobý zber dát o spotrebe pre vlastný systém domácej automatizácie

Dôležité pred nákupom

• Zásuvka spotrebu iba meria. Spínacie relé vo vnútri nemá, pripojený spotrebič preto nemožno vypnúť z aplikácie ani z automatizácie.
• Maximálny prúd je 16 A. Hodnota 3680 W platí pri odporovej záťaži. Pri iných typoch záťaže je rozhodujúci prúd, ktorý nesmie presiahnuť 16 A, a treba počítať s rozbehovými prúdmi.
• Obvod musí byť istený ističom s charakteristikou B alebo C, s menovitým prúdom najviac 16 A, vypínacou schopnosťou najmenej 6 kA a triedou obmedzenia energie 3.
• Krytie je IP 20, zásuvka patrí len do vnútorných priestorov. Na terasu, do záhrady alebo do nekrytej garáže je určený SHELLY Outdoor Plug S Gen3.
• Zásuvka sa nesmie prevádzkovať zakrytá.
• Prevádzková teplota je od -20 do 40 °C a vlhkosť 30 až 70 % RH. Najvyššia prevádzková nadmorská výška je 2000 m.
• Napájanie je 230 V AC, kategória prepätia II, stupeň znečistenia 2 a menovité impulzné výdržné napätie 2500 V.
• Nepripájajte zdravotnícke prístroje nevyhnutné na podporu života ani iné kritické zariadenia.
• Ak zo zásuvky vychádza dym, hluk alebo neobvyklý zápach, nedotýkajte sa jej a okamžite vypnite istič.
• Poškodené alebo chybné zariadenie nepoužívajte a neopravujte ho svojpomocne.
• Zásuvku nikdy nečistite, kým je pripojená k sieti. Najprv vypnite pripojený spotrebič, odpojte ho a až potom vytiahnite zásuvku zo siete. Čistí sa mäkkou handričkou, nie agresívnymi prostriedkami, a nesmie sa ponoriť do vody ani umývať pod tečúcou vodou.

Vhodné zásuvky a vidlice

Zásuvka sa zapája medzi stenu a spotrebič, takže musí sedieť na oboch stranách. Zoznam výrobcu je taxatívny.

🔑 Posledný riadok hovorí viac, než sa zdá. Bez spínacieho relé je zásuvka menšia aj ľahšia, takže sa zmestí aj tam, kde by spínaný model susednú zásuvku zacláňal. Túto úvahu dopĺňame my, výrobca uvádza iba rozmery.

Časté otázky

Dá sa pripojený spotrebič cez aplikáciu vypnúť?
Nedá. Plug PM Gen3 spotrebu iba meria a spínacie relé nemá. Ak potrebujete spínať, vezmite si SHELLY Plug M Gen3.

Koľko ampérov zásuvka zvládne?
Maximálny prúd je 16 A. Pri odporovej záťaži tomu zodpovedá 3680 W.

Funguje bez internetu?
Áno. Zariadenie má vlastné webové rozhranie a v miestnej sieti pracuje samostatne, cloud aj aplikácia Shelly Smart Control sú voliteľné.

Potrebujem k nej bránu alebo hub?
Nie, na pripojenie do domácej siete stačí Wi-Fi 2,4 GHz.

Aký je rozdiel oproti Shelly Plug M Gen3?
Plug M Gen3 pripojený spotrebič spína, Plug PM Gen3 iba meria jeho spotrebu a necháva ho trvalo pod napätím.

Dá sa LED prstenec stlmiť alebo vypnúť?
Áno. Jas sa dá nastaviť, farbu možno zvoliť pevnú alebo meniacu sa podľa vyťaženia, a nočný režim jas v zadaných hodinách zníži. LED sa dá aj úplne vypnúť.

Ako sa vráti továrenské nastavenie?
Podržaním tlačidla na desať sekúnd, a to do šesťdesiatich sekúnd od zasunutia zásuvky do siete.

Hodí sa na terasu alebo do záhradného domčeka?
Nehodí. Krytie je IP 20, zásuvka patrí len do vnútorných priestorov. Von patrí SHELLY Outdoor Plug S Gen3.

Plug PM Gen3 alebo Plug M Gen3?

Obe zásuvky merajú a obe posilnia Wi-Fi. Jedna však spína a druhá nie, a od toho sa odvíja všetko ostatné.

Plug PM Gen3 zvoľte, keď spotrebič musí bežať nepretržite a chcete mať istotu, že ho nikto nevypne z aplikácie, alebo keď potrebujete plných 16 A. Plug M Gen3 zvoľte, keď chcete spínať, keď staviate na Matteri alebo keď vám záleží na ochranách navyše.
