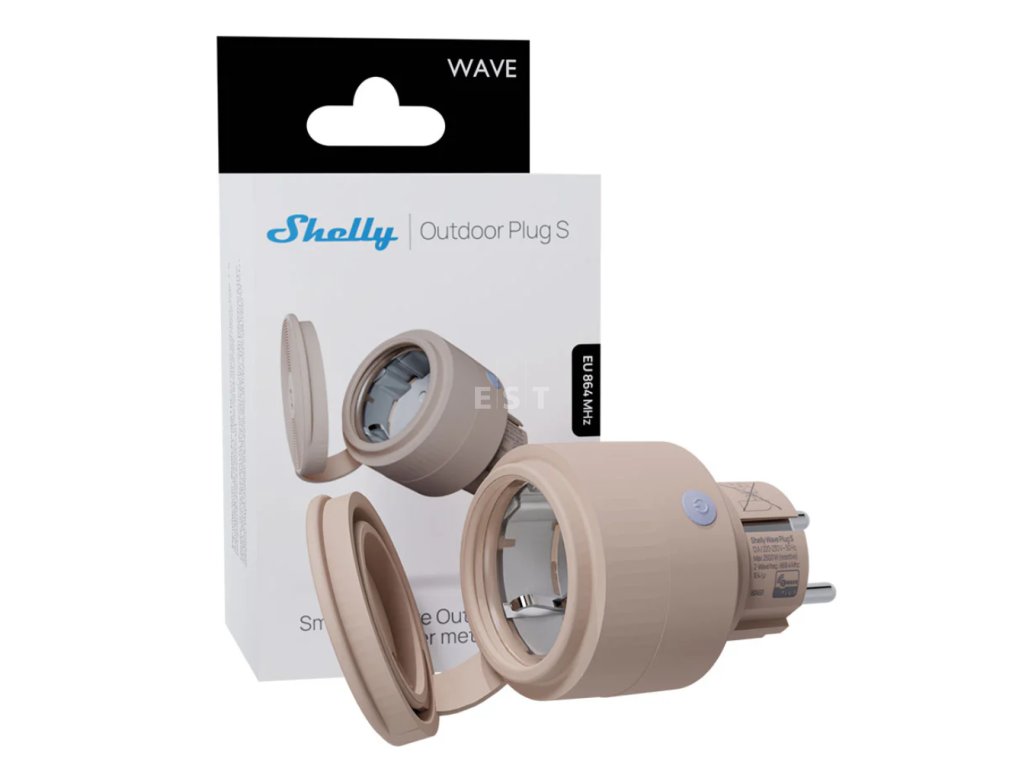

SHELLY Wave Outdoor Plug S LR Inteligentná zásuvka s meraním spotreby, IP44, Z-Wave Long Range

Podrobný popis

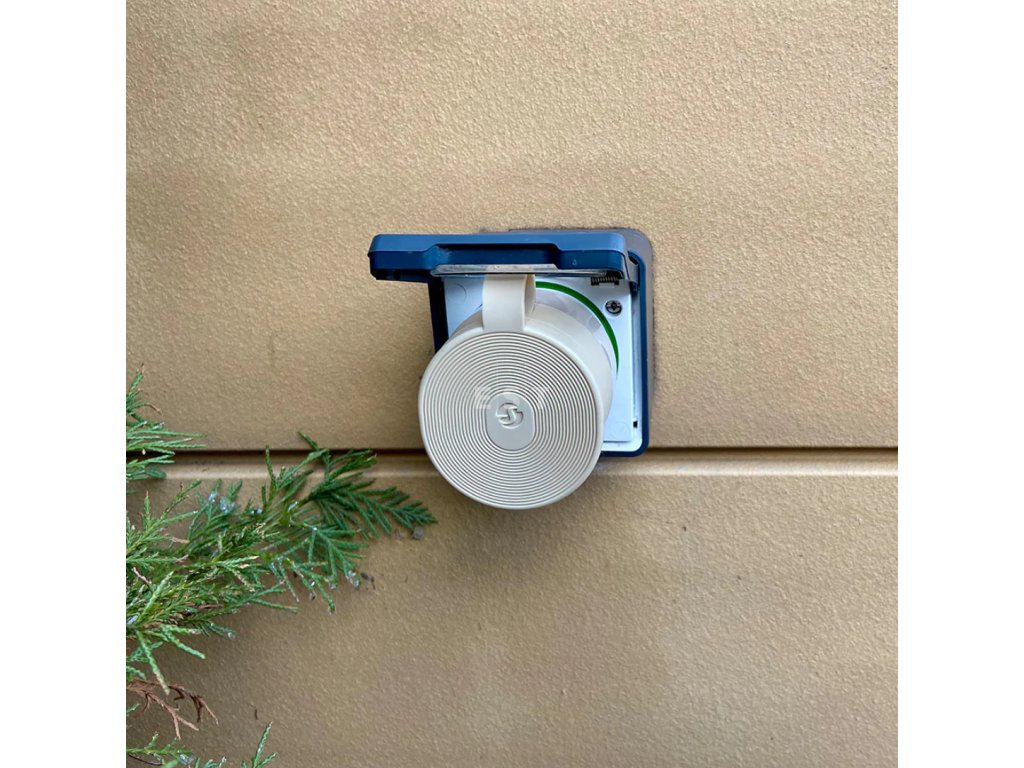

Vonkajšiu zásuvku väčšinou nespínate kvôli inteligentnej domácnosti, ale preto, že sa k nej v daždi nechce chodiť. Shelly Wave Outdoor Plug S LR sa zasunie do bežnej vonkajšej zásuvky Schuko a od tej chvíle pripojený spotrebič zapnete aj vypnete z brány Z-Wave a vidíte pri ňom okamžitý príkon vo wattoch aj odobranú energiu v kWh. Krytie IP44, silikónová krytka nad zásuvkou a rozsah -25 °C až 51 °C z nej robia kus na záhradu, terasu a dvor.

Je to pre vás?

• Áno, ak riadite dom bránou Z-Wave a potrebujete spínať spotrebič pod holým nebom.
• Áno, ak chcete pri vonkajšom okruhu vidieť príkon vo wattoch a priebežne načítavanú energiu v kWh.
• Áno, ak je záhrada veľká a brána zvláda Z-Wave Long Range, kde sa počíta s dosahom do 1000 m vo voľnom priestore.
• Áno, ak vám stačí spínaný prúd do 12 A a odporová záťaž do 2500 W.

• Nie, ak staviate na Wi-Fi a Matter. Vtedy siahnite po modeli SHELLY Outdoor Plug S Gen3 v rovnakých rozmeroch.
• Nie, ak hľadáte zásuvku do interiéru, kde sa vonkajšie krytie nevyužije. Tam patrí SHELLY Wave Plug S LR Black alebo White s krytím IP20.
• Nie, ak potrebujete spínať pevne pripojený okruh. Na to je SHELLY Wave 1PM LR.

Hlavné vlastnosti

• zásuvka Schuko typu F do vonkajšieho prostredia s krytím IP44
• spínaný prúd do 12 A pri napätí 230 V AC
• maximálny výkon 2500 W pri odporovej záťaži
• meranie činného príkonu vo wattoch a odobranej energie v kWh
• sieť Z-Wave v pásme 868,4 MHz alebo Z-Wave Long Range v pásme 864,0 MHz
• dosah Long Range do 80 m v budove a do 1000 m vo voľnom priestore
• ochrana proti prehriatiu, nadprúdu a prepätiu, ktorá sa nedá vypnúť
• stmievateľná RGB LED, ktorá farbou ukazuje zaťaženie výstupu
• bezpečnostné stupne Z-Wave až po S2 Authenticated
• prevádzkový rozsah -25 °C až 51 °C a vlhkosť 15 % až 85 % RH

Čo produkt dokáže

Zásuvka má jeden reléový výstup, ktorým zapína a vypína zapojený spotrebič, a zároveň meria odber všetkého, čo je za ňou pripojené. Watty sa hlásia bráne podľa dvoch nastavení, podľa percentuálnej zmeny príkonu a podľa minimálneho času medzi hláseniami. Kilowatthodiny sa počítajú z meraného výkonu v čase a bráne sa pošlú vždy, keď hodnota narastie o 0,1 kWh. Načítanú hodnotu v kWh zásuvka zapíše do pamäte hneď, ako rozpozná výpadok napájania, takže sa pri búrke nevynuluje. Správanie po obnovení prúdu si nastavíte, v predvolenom stave sa obnoví posledný stav výstupu. Kontakt relé sa dá prepnúť na rozpínací, ak potrebujete opačnú logiku. Časovač vie výstup sám vypnúť alebo sám zapnúť po zadanom čase, takže zabudnutý spotrebič sa dá odstaviť aj bez scény v bráne.

Ovládanie a komunikácia

Zásuvka komunikuje protokolom Z-Wave a s bránou si rozumie pomocou podporovaných tried príkazov, okrem iného SWITCH_BINARY na zopnutie, METER na watty a kilowatthodiny, NOTIFICATION na alarmy a CONFIGURATION na nastavenie parametrov. Komunikácia môže bežať nezabezpečene aj so zabezpečením S0, S2 Unauthenticated a S2 Authenticated. Pre stupeň S2 Authenticated je potrebná brána, ktorá ho podporuje, a PIN kód z Device Specific Key. Zaradenie do siete zvládne SmartStart, teda naskenovanie QR kódu bránou, po ktorom sa zásuvka sama prihlási do 10 minút od zapnutia. Asociácie dovolia posielať povely priamo iným zariadeniam v sieti bez zásahu brány, na skupinu je povolených až 9 uzlov a odporúča sa neprekračovať 5. Skupina Lifeline hlási stav výstupu, zmeny indikácie, meranie aj všetky tri alarmy. Firmvér sa aktualizuje bezdrôtovo cez Z-Wave.

Inštalácia a použitie

Zásuvka sa nezapája napevno. Zasuňte ju do vonkajšej zásuvky bez pripojeného spotrebiča, až potom zapojte spotrebič do nej. Krátke stlačenie tlačidla S výstup zopne alebo rozopne priamo na mieste, takže zásuvka je použiteľná aj vtedy, keď brána práve neodpovedá. Obnovenie funkcie po výpadku napájania trvá najmenej 15 sekúnd, čo je normálne správanie, nie porucha. Napájací okruh musí chrániť istič podľa normy EN 60898-1 a požadovaná je vybavovacia charakteristika B alebo C, menovitý prúd najviac 16 A, vypínacia schopnosť najmenej 6 kA a trieda obmedzenia energie 3. Pred čistením spotrebič vypnite tlačidlom S, vytiahnite ho a potom vytiahnite aj zásuvku. Čistí sa vlhkou mäkkou handričkou, agresívne čistiace prostriedky ani prúd vody na ňu nepatria.

Čo si ešte pripraviť

• Bránu Z-Wave. V balení nie je. Na režim Long Range musí brána ZWLR podporovať.
• Vonkajšiu zásuvku typu Schuko alebo typu E. Zásuvka sa do nej zapája, sama do steny nepatrí.
• Spotrebič do 12 A. Nad touto hranicou zásuvka nie je určená.
• Miesto, kde na zásuvku neprší priamo. Krytie IP 44 chráni pred striekajúcou vodou, nie pred ponorením.
• Prehľad o teplote na mieste. Výrobca povoľuje -25 až 51 °C a vlhkosť 15 až 85 percent.

Kde nájde využitie

• záhradné osvetlenie a svetelné reťaze spínané podľa rozvrhu z brány
• elektrický gril alebo varič na terase, pri ktorých chcete vidieť skutočný odber
• čerpadlo jazierka a záhradná závlaha ovládané z brány
• vianočné osvetlenie na fasáde a v predzáhradke
• stlmené farebné nočné svetlo z nastaviteľnej LED indikácie
• meranie odberu spotrebiča v otvorenej dielni alebo v prístrešku

Dôležité pred nákupom

• Topológiu siete vyberáte pri zaraďovaní zásuvky a nejde o kozmetický detail. V režime Long Range pracuje v pásme 864,0 MHz a počíta sa s dosahom do 1000 m vo voľnom priestore, ale zásuvka v ňom nefunguje ako opakovač.
• V režime mesh pracuje v pásme 868,4 MHz, vnútri budovy sa počíta s dosahom do 40 m a opakovač funguje. Jednu z oboch topológií treba zvoliť, súčasne bežať nemôžu.
• Do siete Long Range sa zásuvka pridáva len cez SmartStart naskenovaním QR kódu. Postup s tlačidlom S v tomto režime k dispozícii nie je.
• Brána musí Z-Wave Long Range podporovať, inak zásuvku ako zariadenie Long Range nepridáte.
• Výkon 2500 W platí pre odporovú záťaž. Pri indukčných spotrebičoch, teda pri čerpadlách, ventilátoroch alebo transformátoroch, odporúčame nechodiť na hranicu a nechať si rezervu.
• Do zásuvky sa zmestia vidlice CEE 7/4 a CEE 7/7 typu F Schuko aj tenké vidlice CEE 7/16 typu C. Sama sa zasúva do zásuviek CEE 7/1, CEE 7/3 typu F alebo CEE 7/5 typu E.
• Krytie IP44 znamená ochranu proti striekajúcej vode, nie proti ponoreniu. Zásuvku neponárajte, neumývajte pod tečúcou vodou a neprevádzkujte ju zakrytú.
• Zásuvky sa nezapájajú jedna do druhej a priamo zasúvateľné prístroje, teda zásuvkové transformátory alebo nabíjačky batérií, do nej nepatria.
• Na boku je štítok s Device Specific Key a jeho kópia je v balení. PIN kód tvorí prvých päť podčiarknutých číslic a bez neho zásuvku so stupňom S2 Authenticated nepridáte, preto štítok zo zásuvky neskladajte.
• Načítanú hodnotu v kWh nevynulujete tlačidlom S. Ide to továrenskou obnovou alebo príkazom z brány, aktualizácia firmvéru na uloženú hodnotu vplyv nemá.
• Zásuvka nie je určená pre prístroje na podporu života ani tam, kde by náhodné zopnutie bolo nebezpečné, teda pri saunách, horských slnkách alebo elektrických prikrývkach.

Parametre a použitie

Časté otázky

Vydrží zásuvka vonku celý rok?

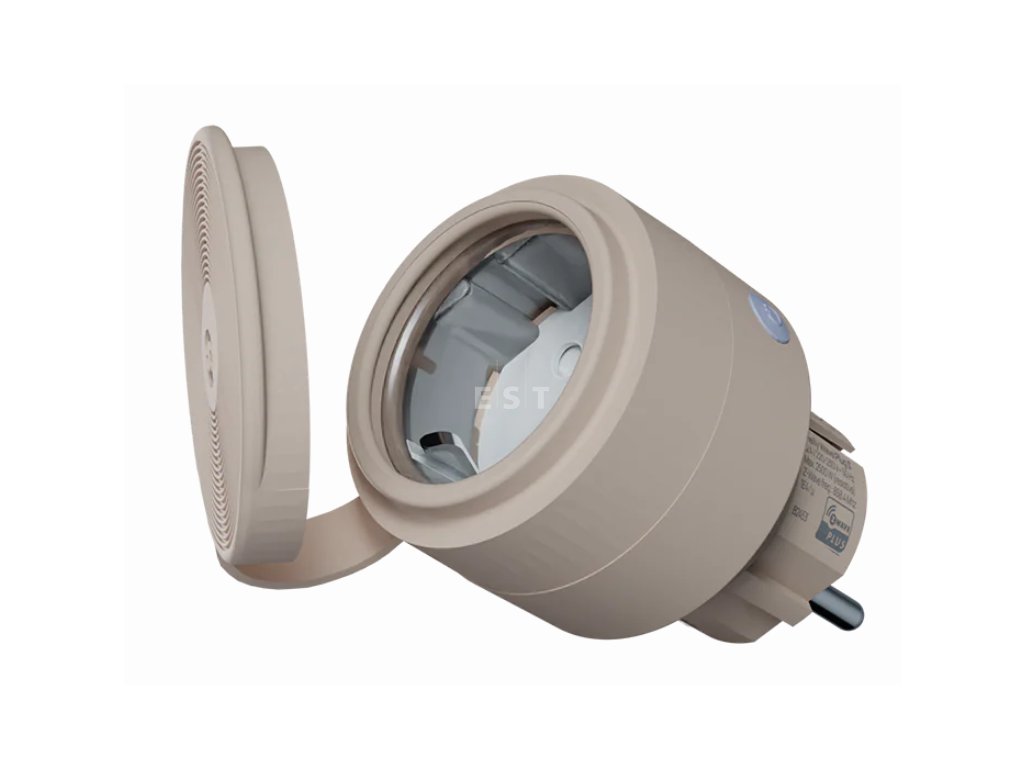

Je navrhnutá do vonkajšieho prostredia, má krytie IP44, silikónovú ochrannú krytku nad zásuvkou a chránič kolíkov. Pracuje v rozsahu -25 °C až 51 °C pri vlhkosti 15 % až 85 % RH a do nadmorskej výšky 2000 m.

Funguje ako opakovač siete Z-Wave?
V režime mesh áno, v režime Long Range nie. V topológii Long Range komunikujú zariadenia iba s bránou a signál si navzájom nepreposielajú.

Spoznám zaťaženie bez telefónu?
Áno, podľa farby LED. Zelená znamená zopnutý výstup bez odberu, žltá odber až do 85 % maximálnej záťaže a červená odber nad touto hranicou. Jas aj farbu si môžete upraviť a v noci sa dá svietenie stlmiť.

Čo urobí zásuvka pri prehriatí?
Keď teplota prekročí 95 °C dlhšie než 5 sekúnd, zásuvka sama vypne výstup a pošle bráne hlásenie. Rovnako reaguje na nadprúd a na prepätie. Všetky tri ochrany bežia trvalo a vypnúť sa nedajú. Alarm zrušíte odpojením napájania alebo vzdialeným reštartom.

Ako často sa hlási spotreba?
Watty podľa percentuálnej zmeny príkonu a podľa minimálneho odstupu medzi správami, v predvolenom nastavení najskôr po 30 sekundách. Kilowatthodiny sa ohlásia pri náraste o 0,1 kWh. Odstup kratší než 30 sekúnd neodporúčame, sieť sa môže zahltiť.

Zostane spotrebič zapnutý po výpadku prúdu?
V predvolenom nastavení si zásuvka pamätá posledný stav a po obnovení napájania ho nastaví späť. Parametrom sa to dá zmeniť tak, aby výstup zostal vypnutý.

Vie zásuvka opačnú logiku zopnutia?
Áno, kontakt relé sa dá prepnúť zo spínacieho na rozpínací, takže povel na zapnutie výstup naopak odpojí.

Potrebuje zásuvka bránu Z-Wave?
Na ovládanie na diaľku, rozvrhy a sledovanie spotreby áno, a v režime Long Range musí brána Z-Wave Long Range podporovať. Priamo na mieste výstup prepnete tlačidlom S aj bez brány a asociácie dovolia posielať povely priamo medzi zariadeniami v sieti.

Wave Outdoor Plug S LR alebo Outdoor Plug S Gen3?

Obe zásuvky majú rovnaké rozmery 56 x 56 x 103 mm, rovnakú hmotnosť 85 g, rovnaký plastový korpus so silikónovým krytom zásuvky, rovnaké krytie IP44, rovnaký rozsah -25 °C až 51 °C a rovnakých 10 000 spínacích cyklov. Líšia sa v tom, do akej siete patria.

Wave Outdoor Plug S LR zvoľte, ak dom riadite bránou Z-Wave a potrebujete pokryť celý pozemok. Outdoor Plug S Gen3 zvoľte, ak staviate na Wi-Fi a chcete zásuvku zapojiť do ekosystému Matter.
